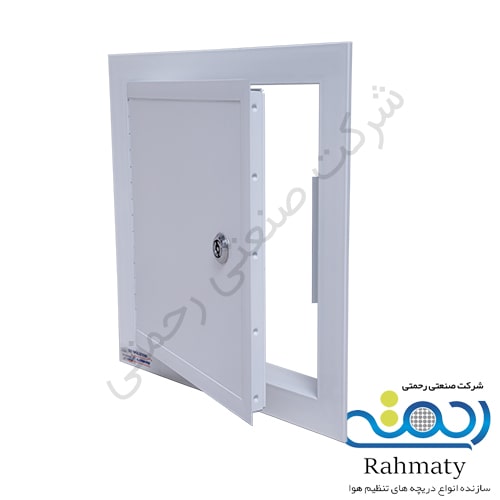

دریچه بازدید لولادار با قفل یکی دیگر از انواع دریچه های بازدید و دسترسی تأسیسات محسوب میشود. از جمله ویژگی های دریچه های بازدید لولایی این است که درب، در حال باز بودن از ساختار دریچه کاملا جدا نمی شود و همیشه با کمک لولا به ساختار فریم متصل خواهد ماند.
دریچه بازدید با قرارگیری در محل های نصب شیر آلات و نیز بخش هایی از رایزرهای ساختمان موجب سهولت دسترسی به سیستم های انتقال و تاسیسات در زمانهای تعمیر، سرویس و یا بازدید می شوند.
مشخصات محصول
دریچه بازدید لولایی دارای دو نوع فریم ۳ و ۵ سانتی میباشد و در دو مدل لولایی و وزنه ای تولید می گردد. درب دریچه بازدید لولادار قفلی بصورت یک ورق صاف و بدون هرگونه سوراخ و شیار می باشد. در نتیجه در این دریچه امکان تردد هوا وجود ندارد. درب این نوع دریچه دسترسی بوسیله لولا به قسمت فریم متصل می گردد و به وسیله قفل زیمنسی، درب آن باز و بسته می شود. اما در مدل وزنه ای درب بصورت کامل از فریم جدا شده و بعد از مراحل بازدید و تعمیرات در محل خود قرار میگیرد.
سطح بدنه دریچه بازدید لولادار ساده نیز بوسیله رنگ کوره ای در رنگهای متنوع قابل پوشش می باشد. این دریچه ها را می توان هم بصورت پیچ از رو، و هم بصورت پیچ از داخل (بصورت مخفی) در محل مورد نظر نصب کرد. برای مشاهده مدلهای مشابه حتما به صفحه دریچه بازدید آلومینیومی نیز مراجعه کنید.
همچنین فراموش نکنید شرکت صنعتی رحمتی تولید کننده انواع دریچه تهویه هوا ساختمان در مدلهای متنوع با متریال مختلف از جمله آلومینیوم، آهن، استیل و چوب میباشد.

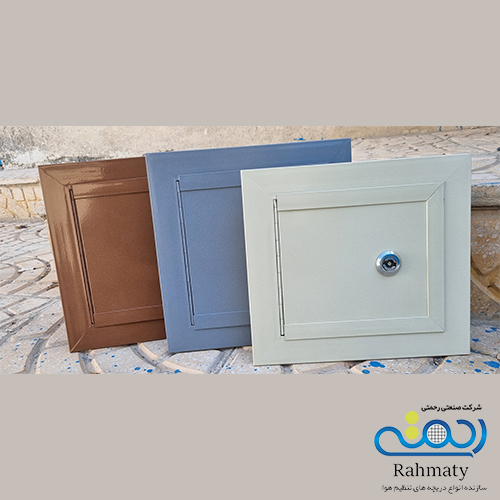

ویژگی های دریچه بازدید لولادار قفلی
- دارای چفت و قفل برای باز و بسته کردن درب جهت امنیت بیشتر
- رنگ پودری کوره ای الکترو استاتیک
- قابلیت نصب بر روی انواع سقف ها ، سقف کاذب و دیوار
- قابلیت ساخت در دو نوع چفتی و قفل دار
- قابلیت ساخت با ورق آلومینیوم، گالوانیزه یا استیل ضد زنگ

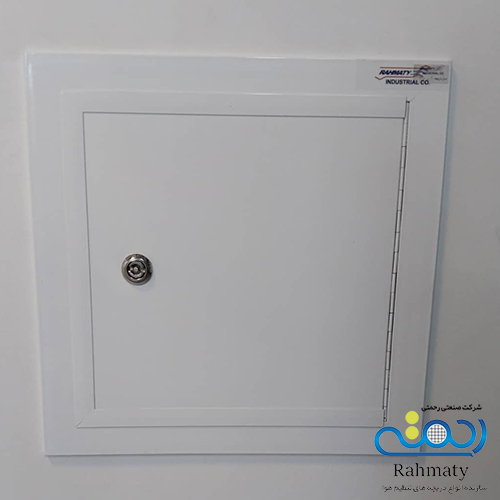

مراحل ساخت دریچه بازدید لولادار آلومینیومی
فرآیند ساخت دریچه بازدید لولادار با دقت بالا و رعایت کامل اصول فنی انجام میشود تا محصول نهایی علاوه بر دوام، از نظر ظاهری نیز کاملاً تمیز و حرفه‌ای باشد.
- اندازه‌گیری و تعیین ابعاد:
ابتدا کارشناسان اندازه دقیق محل نصب را برداشت کرده و برای اطمینان از نصب راحت، نیم سانتی‌متر خلاصی از هر طرف کسر میشود.
- برش پروفیل آلومینیوم:
قاب اصلی از پروفیل آلومینیومی مخصوص ساخته میشود. این پروفیل‌ها با دستگاه برش دقیق (اره فارسی‌بر) به صورت اریب برش داده می‌شوند تا در گوشه‌ها اتصال تمیز و زاویه‌دار داشته باشند.
- اتصال قاب با گوشه‌های گالوانیزه:
قطعات برش‌خورده قاب، با استفاده از گوشه‌های گالوانیزه و دستگاه کلینچ به هم متصل می‌شوند تا استحکام لازم را پیدا کنند.
- ساخت درب دریچه:
سپس ورق آلومینیوم یک میلذ متناسب با ابعاد داخلی قاب برش داده میشود.
لبه‌های ورق با دستگاه خم‌کن خم می‌شوند تا مقاومت و زیبایی لبه‌ها افزایش یابد.
- جای‌گذاری قفل:
در محل مشخص روی درب، سوراخ مخصوص قفل آلن یا زیمنسی ایجاد میشود تا قفل به‌صورت دقیق در جای خود بنشیند.
- نصب لولا:
لولاها بر اساس جهت بازشو برش داده شده و یک طرف آن به قاب اصلی و طرف دیگر به درب پرچ میشود.
نکته مهم این است که در مرحله رنگ‌کاری روی لولاها رنگ نپاشد تا عملکرد باز و بسته شدن دریچه مختل نشود.
- آبکاری و رنگ‌کاری:
پس از مونتاژ اولیه، تمامی قطعات آلومینیومی تمیز و آبکاری می‌شوند تا مقاومت آنها در برابر رطوبت و خوردگی افزایش یابد.
سپس دریچه در اتاق رنگ الکترواستاتیک پودری رنگ‌آمیزی میشود که هم ظاهر زیباتری ایجاد می‌کند و هم دوام پوشش را بالا می‌برد.
- نصب نهایی قفل و کنترل کیفیت:
در آخر، قفل مخصوص روی درب نصب میشود و کل دریچه از نظر دقت ابعاد، نرمی بازشو، یکنواختی رنگ و استحکام اتصالات مورد بازبینی قرار میگیرد.
راهنمای انتخاب ابعاد مناسب
انتخاب ابعاد مناسب برای دریچه بازدید لولادار با قفل یکی از مراحل کلیدی در طراحی و اجرای سیستم‌های تهویه و تاسیسات ساختمانی است. اندازه نادرست دریچه می‌تواند باعث دشواری در دسترسی، افت راندمان جریان هوا یا حتی کاهش زیبایی سقف کاذب شود. به همین دلیل، توجه به چند نکته مهم در تعیین ابعاد، ضروری است.
۱. توجه به ابعاد تجهیزات پشت دریچه
اولین معیار در تعیین اندازه، ابعاد تجهیزاتی است که پشت دریچه قرار دارند. این تجهیزات معمولاً شامل فن‌کویل، شیرآلات، فیلترها یا سیم‌کشی‌ها هستند. باید فضای کافی برای بازدید، تعمیر یا تعویض قطعات وجود داشته باشد. در حالت استاندارد، حداقل ۱۰ تا ۱۵ سانتی‌متر فضای آزاد در اطراف تجهیزات در نظر گرفته میشود تا باز و بسته شدن درب به راحتی انجام گیرد.
۲. تناسب با طراحی سقف کاذب
در ساختمان‌های اداری و تجاری، زیبایی سقف نقش مهمی در دکوراسیون دارد. ابعاد دریچه باید با شبکه‌بندی سقف کناف یا آرمسترانگ هماهنگ باشد. برای مثال، اگر سقف از تایل‌های ۶۰×۶۰ تشکیل شده است، بهتر است ابعاد دریچه نیز متناسب با همان شبکه طراحی شود تا تقارن فضا حفظ گردد.
۳. در نظر گرفتن نوع قفل و لولا
در مدلهای لولادار، نوع قفل (زیمنسی) و محل نصب لولا تأثیر مستقیمی بر اندازه مفید بازشو دارد. اگر از قفل زیمنسی استفاده شود، به دلیل مکانیزم داخلی آن، درب به صورت کاملاً هم‌سطح بسته میشود و نیاز به فضای اضافه در حاشیه وجود ندارد.
۴. ارتفاع محل نصب و زاویه باز شدن درب
در فضاهایی که دریچه در ارتفاع بالا نصب میشود (مانند سقف‌های بیش از ۳ متر)، توصیه میشود اندازه بازشو بیش از حد بزرگ نباشد تا وزن درب هنگام باز شدن کنترل‌پذیر بماند. برای فضاهای محدود نیز می‌توان از لولای مخفی یا لولای فنری استفاده کرد تا درب به‌صورت کنترل‌شده باز شود.
۵. تهویه مناسب اطراف دریچه
در مواردی که دریچه علاوه بر بازدید، نقش تهویه را هم دارد، لازم است ابعاد بازشو به گونه‌ای باشد که جریان هوای کافی عبور کند. در این حالت معمولاً ابعاد بزرگ‌تر یا استفاده از مدلهای دارای شیار هوا( گل سقفی لولادار و یا زیرفنکویل شیاردار لولادار) پیشنهاد میشود.
6.ابعاد پیشنهادی بر اساس نوع کاربرد
| نوع فضا | ابعاد پیشنهادی دریچه بازدید لولادار با قفل |
| سرویس بهداشتی | ۳۰×۳۰ تا ۴۰×۴۰ سانتی‌متر |
| سقف و دیوار راهرو | ۴۰×۶۰ تا ۵۰×۷۰ سانتی‌متر |
| واحد اداری متوسط | ۵۰×۵۰ تا ۶۰×۸۰ سانتی‌متر |
| فضاهای تاسیساتی (فن‌کویل، شیرآلات) | ۶۰×۹۰ تا ۸۰×۱۰۰ سانتی‌متر |
۷. نقش دقت در برش و رنگ‌کاری
در زمان ساخت، اندازه دریچه معمولاً نیم سانتی‌متر کمتر از بازشوی سقف گرفته میشود تا نصب آسان‌تر انجام گیرد. پس از برش و مونتاژ، دریچه باید در مرحله رنگ‌کاری کاملاً یکنواخت و بدون ضخامت اضافه رنگ شود تا در زمان نصب دچار گیر مکانیکی نشود.
انتخاب ابعاد مناسب برای دریچه بازدید لولادار با قفل، نه تنها بر دسترسی آسان و عملکرد صحیح سیستم‌های تاسیساتی تأثیر می‌گذارد، بلکه نقش مهمی در زیبایی و نظم بصری سقف دارد. ترکیب دقت در اندازه‌گیری، نوع قفل، لولا و رنگ‌کاری باعث میشود دریچه نهایی، هم از نظر فنی و هم از نظر ظاهری، عملکرد ایده‌آلی داشته باشد.
