دمپر هوا یکی از اجزای کلیدی در سیستمهای تهویه مطبوع (HVAC) است که وظیفه تنظیم، کنترل و در مواردی قطع جریان هوا را بر عهده دارد. انتخاب دمپر مناسب، تأثیر مستقیمی بر عملکرد سیستم، مصرف انرژی و عمر مفید تجهیزات تهویه دارد. در این مطلب به بررسی دقیق معیارهای فنی انتخاب این تجهیزات تهویه مطبوع از نظر نوع، متریال، ابعاد و محل نصب می‌پردازیم.

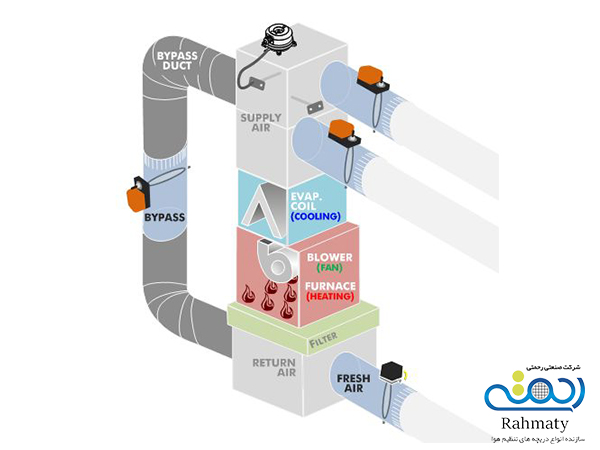

1 – نوع کاربرد و هدف استفاده از دمپر
پیش از انتخاب دمپر، باید هدف اصلی از نصب آن مشخص شود.
به‌طور کلی این تجهیزات در سه گروه کاربردی دسته‌بندی می‌شوند:
- دمپر تنظیم هوا (Volume Control Damper): برای کنترل میزان جریان هوا بین بخش‌های مختلف سیستم.
- دمپر ضد حریق (Fire Damper): برای جلوگیری از انتقال دود و آتش در مسیر کانال‌ها.
- دمپر هوای برگشتی یا اگزاست: برای تخلیه یا مکش هوای آلوده از محیط.
شناخت دقیق کاربرد، اولین گام در انتخاب درست نوع دمپر است.

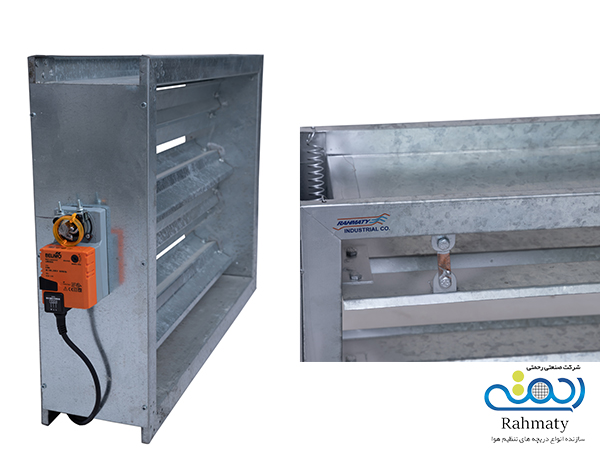

2 – بررسی متریال ساخت
جنس دمپر باید متناسب با شرایط محیطی، دما و رطوبت انتخاب شود. در ادامه متداول‌ترین متریال‌ها آورده شده است:
- آلومینیوم: سبک، مقاوم در برابر زنگ‌زدگی، مناسب برای ساختمان‌های اداری و مسکونی.
- فولاد گالوانیزه: دارای مقاومت بالا در برابر فشار و حرارت، مناسب برای فضاهای صنعتی و موتورخانه‌ها.
- استیل ضدزنگ: برای محیط‌های مرطوب، استخرها یا فضاهای با بخار بالا.
انتخاب متریال مناسب موجب افزایش دوام، کاهش استهلاک و عملکرد بهتر سیستم می‌شود.
3 – ابعاد و سایز دمپر
ابعاد دمپر باید دقیقاً مطابق با اندازه کانال هوا باشد تا افت فشار یا نشت جریان اتفاق نیفتد.
در انتخاب ابعاد، به این موارد توجه کنید:
- عرض و ارتفاع دهانه کانال
- فضای لازم برای باز و بسته شدن تیغه‌ها
- ضخامت تیغه‌ها (که در مقاومت هوا مؤثر است)
- در سیستمهای بزرگ، استفاده از دمپرهای چند بخشی پیشنهاد می‌شود
در صورت نصب اشتباه یا انتخاب ابعاد غیراستاندارد، عملکرد سیستم به شدت کاهش می‌یابد و هزینه انرژی افزایش پیدا می‌کند.
4 – نوع تیغه و مکانیزم حرکتی
تیغه‌های دمپر می‌توانند به دو صورت متقابل یا هم‌جهت حرکت کنند:
- تیغه متقابل: برای کنترل دقیق‌تر جریان هوا در سیستمهای تنظیم فشار مناسب است.
- تیغه هم‌جهت: برای قطع و وصل کامل جریان هوا کاربرد دارد.

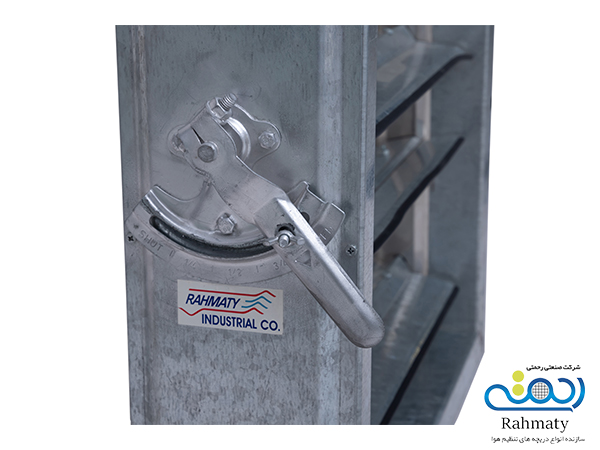

علاوه بر آن، مکانیزم حرکتی دمپرها می‌تواند دستی (با اهرم) یا اتوماتیک (با موتور برقی) باشد. دمپرهای موتوردار در ساختمان‌های مدرن، سیستمهای BMS و تهویه هوشمند استفاده می‌شوند.

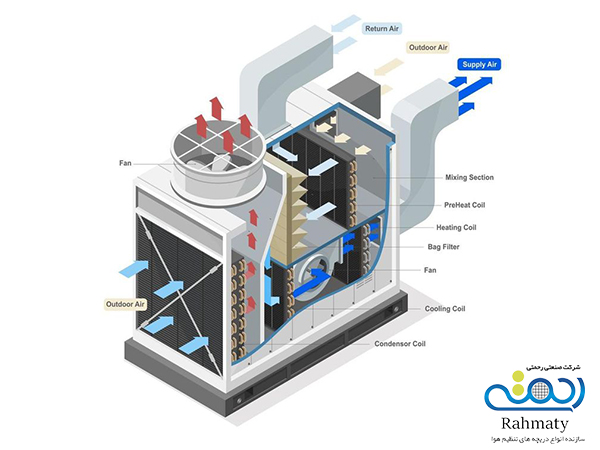

5 – بررسی محل نصب
انتخاب محل صحیح نصب دمپر یکی از عوامل کلیدی در عملکرد مؤثر سیستم تهویه است. اگر دمپر در مکان نادرست نصب شود، نه‌تنها کارایی سیستم کاهش می‌یابد بلکه ممکن است باعث افزایش صدای جریان هوا، نوسان فشار، افت راندمان دستگاه‌ها و حتی خرابی زودرس قطعات شود.
در این بخش به نکات مهم و اصول تخصصی نصب دمپرها در مسیر کانال هوا می‌پردازیم.
- محل نصب در کانال اصلی یا شاخه‌ها
دمپرها می‌توانند در کانال اصلی یا در انشعابات فرعی نصب شوند؛ انتخاب محل بستگی به هدف استفاده دارد:
در کانال اصلی:
برای کنترل کلی جریان هوای ورودی یا خروجی سیستم استفاده می‌شود. معمولاً در نزدیکی فن یا تجهیزات تهویه (مانند هواساز یا اگزاست فن) نصب می‌شود. هدف: کنترل حجم کل جریان یا ایزوله کردن سیستم هنگام تعمیرات.
در شاخه‌های فرعی:
برای تنظیم مقدار هوای ورودی به هر فضا یا اتاق به کار می‌رود. هدف: ایجاد تعادل بین فضاها و جلوگیری از اختلاف فشار و دما.
نزدیکی به تجهیزات تهویه (فن، هواساز، داکت‌اسپیلت)
در بسیاری از پروژه‌ها، دمپر در نزدیکی تجهیزات تهویه نصب می‌شود تا در هنگام خاموشی یا آتش‌سوزی، از برگشت هوا یا دود به دستگاه جلوگیری کند.
نکته فنی:
- دمپر دستی هوای تازه معمولاً در ورودی هوای تازه دستگاه نصب می‌شود.
- دمپر برگشت در مسیر بازگشت هوای داخل به دستگاه قرار می‌گیرد.
- دمپر بادی در مسیر خروجی به پشت‌بام یا خارج از ساختمان نصب می‌شود.
محل نصب در دیوار یا سقف کاذب
در برخی موارد، دمپر در داخل دیوار یا پشت سقف کاذب و در پشت دریچه‌های تنظیم هوا نصب می‌شود. این حالت بیشتر در ساختمان‌های مسکونی و تجاری رایج است که سیستم کانال‌کشی داخل سقف کناف یا دکور پنهان قرار دارد.
رعایت فاصله استاندارد از زانو، سه‌راهی و فن
یکی از اشتباهات رایج، نصب دمپر بلافاصله بعد از زانو یا سه‌راهی کانال است. این کار باعث ایجاد آشفتگی جریان هوا و اختلال در عملکرد تجهیز می‌شود.
نکات اجرایی:
- حداقل فاصله از زانو یا سه‌راهی باید حدود ۱ تا ۱.۵ برابر قطر کانال باشد.
- از نصب در نزدیکی فن‌ها یا دریچه‌های خروجی خودداری شود تا جریان هوا یکنواخت باقی بماند.
- در صورت اجبار به نصب در فاصله کم، باید از پره‌های هدایت‌کننده جریان استفاده شود.
جهت قرارگیری پره‌ها و دسترسی به اهرم تنظیم
جهت قرارگیری پره‌ها باید به گونه‌ای باشد که جریان هوا به صورت یکنواخت از بین پره‌ها عبور کند. همچنین باید فضای کافی برای تنظیم دستی یا سرویس موتور دمپر وجود داشته باشد.
نکات فنی:
- محور پره‌ها باید در جهت افقی یا عمودی مطابق با مسیر جریان تنظیم شود.
- در دمپرهای موتوردار، باید فضای مناسب برای نصب موتور در نظر گرفته شود.
- جهت باز و بسته شدن پره‌ها باید مشخص و دسترسی‌پذیر باشد.
محل نصب در مسیر خروجی یا ورودی هوا
در سیستمهای اگزاست یا تخلیه هوا، دمپر معمولاً در نزدیک‌ترین نقطه به خروجی (مثلاً پشت‌بام یا دیوار بیرونی) نصب می‌شود تا از ورود هوای بیرون یا حشرات و گردوغبار در زمان خاموش بودن فن جلوگیری کند.
در ورودی‌های هوای تازه نیز دمپر برای کنترل میزان ورود هوای بیرون به سیستم مورد استفاده قرار می‌گیرد.
محل نصب دمپر دود و حریق
برای دمپر دود یا دمپر آتش، محل نصب اهمیت بیشتری دارد. این تجهیزات باید در محل عبور کانال از دیوار یا سقف مقاوم در برابر آتش نصب شوند تا از گسترش شعله و دود جلوگیری کنند.
نکات مهم:
- فریم تجهیز باید با مصالح ضد حریق (مانند پشم سنگ یا ماستیک ضد حریق) در محل درزگیری شود.
- مکان نصب باید در نقشه ایمنی ساختمان مشخص شود.
- سنسور حرارتی یا سیستم کنترل آتش باید به راحتی به دمپر متصل شود.
محل نصب در مناطق سرد یا مرطوب
در مناطق سردسیر یا مرطوب، توصیه می‌شود دمپر در محلی نصب شود که از یخ‌زدگی، تجمع رطوبت و زنگ‌زدگی محافظت شود. در این شرایط استفاده از مدلهای آلومینیومی یا گالوانیزه با آب‌بندی لاستیکی ضروری است.
6 – نکات تکمیلی فنی در انتخاب دمپرهای هوا
- در فضاهای دارای دود، رطوبت یا بخار، از دمپر با عایق حرارتی و رطوبتی استفاده شود.
- در سیستمهای بزرگ، دمپر باید به سیستم کنترل مرکزی متصل باشد تا فشار هوا به صورت خودکار تنظیم شود.
- برای جلوگیری از تولید صدا و لرزش، از یاتاقان‌های تفلونی یا برنزی استفاده می‌شود.
- دمپر باید با فلنج مناسب یا پیچ و مهره به‌طور یکنواخت به کانال متصل شود تا تنش موضعی ورق ایجاد نگردد.
- برای دمپرهای بزرگ، از براکت سازه‌ای استفاده شده و قاب به سازه بام یا اسکلت فلزی مهار شود تا وزن و گشتاور به کانال تحمیل نشود.
- از پرچ یا جوش محلی روی ورق نازک خودداری کنید؛ جوش سطحی باعث تاب برداشتن و نشت می‌شود.
- دمپر را طوری نصب کنید که جریان از سمت صحیح (طبق فلش روی بدنه) عبور کند نصب برعکس باعث افزایش افت فشار و آسیب یاتاقان می‌شود.
- محور شفت را تا جای ممکن عمود بر جهت جریان نصب نکنید؛ جهت محور باید مطابق دستور سازنده (معمولاً افقی برای دمپرهای افقی) باشد تا یاتاقان و آب‌بندی درست کار کند.
- برای دمپر موتوردار، اکچویتور را بر اساس گشتاور مورد نیاز انتخاب کنید و همیشه ضریب اطمینان 1.5 تا 2 روی گشتاور اعمال کن تا در شرایط آلودگی یا فرسایش هم عملکرد داشته باشد.
- اگر دمپر بزرگ است از گیربکس یا اکچویتور با گیربکس استفاده کن.
- کوپلینگ بین محور و اکچویتور باید ساده قابل باز شدن و دارای کمی لقی برای جبران
- برای دمپرهای ایمنی (fire/smoke) از integrated end-switch استفاده کنید که به تابلو اعلام حریق گزارش دهد.
- در پروژه‌هایی که نشت هوا حساس است، از نوارهای درزبند قابل گسترش (یا لاستیک سیلیکون/EPDM در اطراف قاب و بین پره‌ها استفاده کنید.
نتیجه گیری
انتخاب دمپر تهویه مناسب، فرآیندی فنی و دقیق است که باید بر اساس نوع سیستم، شرایط محیطی، دمای هوا و ابعاد کانال انجام شود. استفاده از دمپرهای استاندارد و باکیفیت، علاوه بر بهبود عملکرد سیستم تهویه، موجب صرفه‌جویی در مصرف انرژی و افزایش طول عمر تجهیزات می‌شود.
مجموعه دریچه‌سازی رحمتی با بهره‌گیری از تیم متخصص و تجهیزات صنعتی پیشرفته، انواع دمپر دستی و دمپر موتوری (برقی) را با دقت بالا و استانداردهای فنی تولید می‌کند.
برای مشاوره تخصصی در انتخاب و ساخت دمپر متناسب با پروژه خود، می‌توانید با کارشناسان ما تماس بگیرید.
