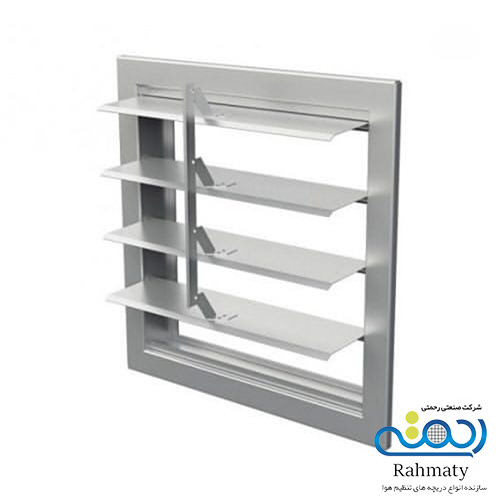

این تجهیزات بر روی دیوارهای اتاقهای دیزل ژنراتور، یا روی فن های اگزاست یا دهش هوا نصب و استفاده می شوند. بالانس دمپر (Balance Damper) به صورت ثقلی بسته شده و با فشار ایجاد شده و توسط فن باز می گردند.
دمپرهای وزنی در سیستم‌های تهویه به عنوان تجهیزی برای تنظیم جریان هوا و تعدیل فشار استفاده میشود. این تجهیز بر اساس وزن و نیروی ثقل عمل کرده و جریان هوا را در سیستم‌های کانال‌کشی و تهویه مطبوع بهینه می‌سازد. این سیستم به طور خودکار با توجه به فشار و سرعت جریان هوا تنظیم میشود تا تعادل جریان و کنترل بهینه را در کانال‌ها ایجاد کند.
مزیت اصلی این ابزار، کارکرد بدون نیاز به نیروی الکتریکی یا مکانیکی پیچیده است؛ بنابراین، علاوه بر کاهش هزینه‌های نگهداری، نصب آسانی نیز دارد. به دلیل اتکای این سیستم به نیروی وزن، کارکرد آن در محیط‌های صنعتی و ساختمانی که نوسانات فشار وجود دارد، به طور قابل ملاحظه‌ای مطمئن است و عملکرد پایداری را ارائه می‌دهد.
استفاده از این دمپرها در فضاهایی با نیاز به تنظیم جریان و کنترل فشار مانند تأسیسات تهویه مطبوع، ساختمان‌های بزرگ و مجتمع‌های صنعتی موجب کاهش افت انرژی و افزایش راندمان سیستم‌های تهویه میشود. این ویژگی‌ها، آن را به یکی از انتخاب‌های اصلی مهندسان در طراحی سیستم‌های تهویه تبدیل کرده است.
کاربرد دمپر وزنی (دمپر ثقلی)
دمپرهای وزنی در دو زمینه زیر کاربرد دارند:
- کاربرد در ساختمان‌ها
- کاربرد در صنایع مختلف
در ادامه به شرح جداگانه هر کدام خواهیم پرداخت:
- کاربرد بالانس دمپر در ساختمان‌ها
- ساختمان‌های تجاری بزرگ: این تجهیز برای تنظیم جریان و کنترل فشار هوا در ساختمان‌های اداری و مراکز تجاری با سیستم تهویه مرکزی استفاده میشود.
- بیمارستان‌ها و مراکز درمانی: در سیستم‌های تهویه این فضاها برای کنترل دقیق جریان هوا و جلوگیری از آلودگی متقاطع به‌کار می‌رود.
- ساختمان‌های مسکونی بلندمرتبه: در برج‌های مسکونی، این ابزار برای بهینه‌سازی تهویه و تعادل جریان هوا در واحدهای مختلف ساختمان استفاده میشود.
- مراکز آموزشی و دانشگاه‌ها: به‌دلیل نیاز به کنترل کیفیت هوا و حفظ تعادل جریان در محیط‌های پرتردد، این دمپر مناسب است.
- کاربرد در صنایع مختلف
- صنایع نفت و گاز: در واحدهای پالایشگاهی و تأسیسات پتروشیمی برای کنترل جریان هوا در سیستم‌های تهویه صنعتی به‌کار می‌رود.
- کارخانه‌های تولیدی و صنعتی: در محیط‌های صنعتی و تولیدی که نیاز به تنظیم مداوم جریان هوا و کنترل فشار دارند، این تجهیز کاربردی است.
- صنایع دارویی و غذایی: در کارخانه‌های داروسازی و صنایع غذایی برای جلوگیری از ورود آلودگی به فضاهای تولید، جریان هوا به دقت کنترل میشود.
- انبارها و مراکز ذخیره‌سازی: برای حفظ دمای مناسب و کیفیت هوای داخلی در انبارهای بزرگ و سردخانه‌ها، این تجهیز برای تنظیم و کنترل جریان هوا استفاده میشود.
همچنین از دیگر محصولات کاربردی و مشابه دیگر در همین زمینه میتوان به دمپر بادی ، دمپر اتوماتیک و دمپر موتوری اشاره کرد.

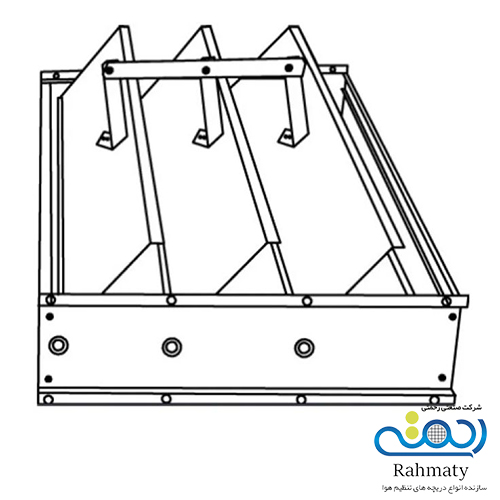

مکانیسم عملکرد دمپرهای وزنی
بالانس دمپر یا دمپر وزنی یکی از انواع دمپرهای خودکار است که بدون نیاز به نیروی الکتریکی یا دستی عمل می‌کند. اساس عملکرد این دمپر بر پایه‌ی اختلاف فشار هوا در دو سمت دریچه است.
هنگامی که جریان هوا در مسیر عبور (مثلاً از فن یا کانال تخلیه) برقرار میشود، فشار هوای ورودی باعث میشود پره‌های دمپر به سمت بیرون باز شوند و مسیر عبور هوا را آزاد کنند. اما زمانی که جریان هوا قطع میشود یا فشار در سمت خروج کمتر از محیط اطراف گردد، وزن متصل به لبه پره‌ها و نیروی برگشتی هوا باعث میشود پره‌ها به حالت بسته بازگردند. این عملکرد هوشمند و خودکار باعث میشود از بازگشت هوای آلوده یا سرد و گرم به داخل سیستم تهویه جلوگیری شود.
در طراحی فنی این نوع دمپر، هر پره روی محوری نصب میشود که در یک سمت آن وزنه‌ی تنظیم شونده وجود دارد. میزان این وزن و زاویه‌ی محور، تعیین کننده حد آستانه‌ی فشار باز شدن پره‌ها است. به عبارت دیگر، در صورتی که فشار جریان کمتر از مقدار تنظیم‌شده باشد، پره‌ها بسته باقی می‌مانند و تنها در صورت وجود فشار کافی، باز می‌شوند.
از دید مهندسی هوا دمپر وزنی به‌گونه‌ای طراحی میشود که:
- در زمان کارکرد فن، کمترین مقاومت جریان را ایجاد کند.
- در زمان خاموشی سیستم، حداکثر آب‌بندی را داشته باشد تا از نشت هوا جلوگیری کند.
در بعضی مدل‌ها، از فنر یا مکانیزم‌های کمک وزنه‌ای نیز برای دقیق‌تر شدن نقطه تعادل باز و بسته شدن استفاده میشود. زاویه پره‌ها و محل نصب وزنه‌ها طوری محاسبه می‌شوند که دمپر در برابر جریان هوای برگشتی به صورت آنی بسته شود و از اختلال در عملکرد کانال‌های مجاور یا آلودگی متقابل هوا جلوگیری کند.
به همین دلیل بالانس دمپرها در مسیرهای اگزاست فن، خروجی موتورخانه‌ها، سیستم تهویه پارکینگ، آشپزخانه صنعتی و مسیرهای فشار منفی بسیار کاربرد دارند.

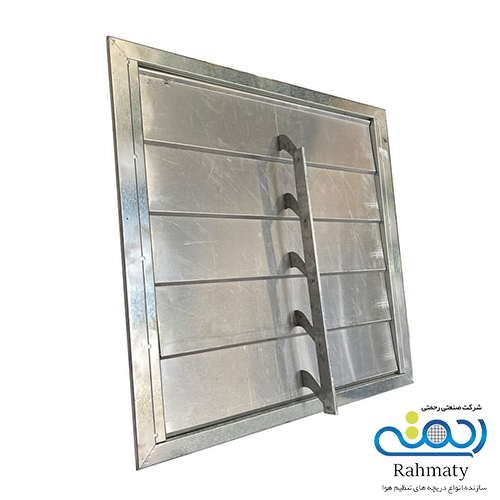

نحوه نصب
نصب صحیح دمپرهای وزنی تأثیر مستقیمی بر عملکرد درست آن دارد. اگر زاویه نصب یا جهت جریان هوا اشتباه باشد، پره‌ها به‌درستی باز و بسته نمی‌شوند و کارایی سیستم تهویه کاهش می‌یابد. مراحل و نکات فنی نصب به شرح زیر است:
- بررسی جهت جریان هوا
قبل از نصب، حتماً جهت جریان هوا را مشخص کنید. این تجهیز تهویه مطبوع باید به‌گونه‌ای نصب شود که باز شدن پره‌ها در جهت خروج هوا از کانال یا فن باشد. معمولاً روی بدنه دمپر، فلش یا علامت جهت جریان هوا حک شده است.
- موقعیت نصب
- دمپر وزنی معمولاً در خروجی کانال‌ها، پشت فن‌های تخلیه یا بر روی دیوار بیرونی ساختمان نصب میشود.
- در مسیرهای افقی (روی دیوار یا سقف)، دمپر باید به گونه‌ای نصب شود که پره‌ها در حالت خاموشی به سمت پایین بیفتند و مسیر بسته شود.
- در مسیرهای عمودی، تنظیم زاویه‌ی وزنه‌ها اهمیت بیشتری دارد تا پره‌ها در اثر وزن خود کاملاً بسته بمانند.
- ثابت‌سازی قاب دمپر
قاب دمپر باید کاملاً تراز و هم‌سطح دهانه کانال باشد تا از تاب خوردگی یا گیرکردن پره‌ها جلوگیری شود. برای نصب قاب از پیچ یا رول‌بولت فلزی استفاده میشود و درزها با نوار درزگیر آلومینیومی یا ماستیک سیلیکونی آب‌بندی می‌شوند.
- تنظیم وزنه‌ها
پس از نصب اولیه، با توجه به شدت جریان هوا و فشار سیستم، موقعیت وزنه‌ها روی اهرم‌های پره تنظیم میشود.
- اگر پره‌ها در زمان کارکرد فن باز نمی‌شوند، باید وزن را به محور نزدیک‌تر کرد تا باز شدن آسان‌تر شود.
- اگر پره‌ها در حالت خاموشی نیمه باز می‌مانند، باید وزن را از محور دورتر کرد تا گشتاور بیشتری برای بسته شدن ایجاد شود.
- تست نهایی عملکرد
پس از نصب و تنظیم وزنه‌ها، سیستم را روشن کنید و عملکرد باز و بسته شدن پره‌ها را بررسی کنید:
- در زمان کارکرد فن، تمام پره‌ها باید آزادانه و هم‌زمان باز شوند.
- پس از خاموش شدن سیستم، پره‌ها باید بدون لرزش و به‌طور کامل بسته شوند.
در صورت نیاز، تنظیم دقیق وزن‌ها و محور پره تکرار میشود تا عملکرد کاملاً روان و متعادل به دست آید.
- رنگ‌کاری و محافظت نهایی
در مدل‌های آلومینیومی، پس از نصب میتوان از رنگ‌های الکترواستاتیک نانو مقاوم در برابر خوردگی و رطوبت برای افزایش عمر مفید دمپر استفاده کرد.
پیشنهاد میکنیم برای بررسی محصولات و تولیدات مشابه شرکت صنعتی رحمتی در همین زمینه به بخشهای دمپر هوا و دریچه هوا مراجعه کنید.
قیمت دمپر وزنی
مهمترین پارامترهای اثرگذار در قیمت دمپرهای وزنی عبارتند از:
- متریال مصرفی(جنس ورق فلزی دمپر): در ساخت این دمپرها در شرکت صنعتی رحمتی معمولاً از آهن گالوانیزه استفاده می شود که قیمت مناسبی دارد. در واقع، برندهای معتبر با استفاده از متریال باکیفیت و رعایت اصول ساخت، محصولات دقیق‌تر و قابل اعتمادتری تولید می‌کنند.
- طراحی و ابعاد محصول: ساختار و طراحی دمپر تنظیمی و همچنین ابعاد و اندازه‌های آن در قیمت نهایی تأثیر مستقیمی دارند. دمپرهای بزرگتر و دارای قابلیت تنظیم دقیق‌تر معمولاً هزینه‌های تولید بیشتری دارند. این موضوع به دلیل پیچیدگی فرآیند تولید و نیاز به تجهیزات تخصصی برای تولید دمپرهای با ابعاد بالا است.
- قابلیت‌های عملکردی: امکانات و ویژگی‌های اضافه‌ای مانند قابلیت تنظیم دستی یا خودکار و همچنین دقت بالا در بالانس هوا از عوامل افزایش قیمت هستند.
- محل استفاده: موقعیت نصب و کاربرد دمپر در سیستم تهویه مطبوع، اعم از مسکونی یا صنعتی، بر قیمت آن اثر دارد. محصولات صنعتی معمولاً دارای مقاومت بالا و متریال قوی‌تر هستند که به منظور عملکرد بهینه و تحمل شرایط سخت محیطی طراحی شده‌اند و قیمت بالاتری دارند.
لطفا برای استعلام قیمت و مشاوره خرید رایگان این دمپرهای پرکاربرد با کارشناسان فروش شرکت تماس بگیرید.
ساخت دمپر وزنی
در ساخت دمپرهای وزنی در صورتی که از متریال های سنگین تر مثل آهن گالوانیزه با ضخامت بالاتر به جای آلومینیوم استفاده شود، وزن پره ها به تبع بیشتر می شود و فشار مورد نیاز پشت دمپر برای باز کردن پره ها نیز بیشتر خواهد بود. در نتیجه با سنگین کردن پره ها می توان تعیین کرد که پره ها در چه فشاری باز شوند.
ساخت دمپر های ثقلی کاملا سفارشی است و در ابعاد مختلف به صورت گرد و چهار گوش ساخته می شود. قاب دور بالانس دمپر از ورق گالوانیزه ضخیم است و در انواع یک طرفه فلنج و دو طرفه فلنج ساخته می شود. پره های داخلی که وظیفه کنترل هوا را به عهده دارند، از ورق های سبک با جنس های مختلف ساخته می شود. به محض روشن شدن دستگاه تهویه مطبوع ، دمپر توسط جریان هوا باز می شود.
مزایای بالانس دمپر
- عملکرد مستقل از برق و نیروی محرکه خارجی: این محصول بدون نیاز به انرژی الکتریکی یا نیروی مکانیکی کار می‌کند و به‌طور خودکار با استفاده از وزن و فشار هوا تنظیم میشود.
- کاهش هزینه‌های نگهداری و تعمیرات: به دلیل ساختار ساده و بدون قطعات الکترونیکی یا مکانیکی پیچیده، نیاز به سرویس و نگهداری کمتری دارد و هزینه‌های عملیاتی کاهش می‌یابد.
- نصب آسان و سریع: ساختار فیزیکی و اصول عملکرد این ابزار به گونه‌ای است که میتوان آن را با سهولت در سیستم‌های کانال‌کشی و تهویه نصب کرد.
- پایداری عملکرد در شرایط نوسانات فشار: دمپرهای ثقلی با استفاده از نیروی وزن، عملکردی پایدار و قابل اطمینان در محیط‌های با نوسانات فشار بالا دارد و نیاز به تنظیمات دستی را کاهش می‌دهد.
- بهبود راندمان سیستم تهویه: با تنظیم خودکار جریان و کنترل فشار هوا، به بهینه‌سازی سیستم تهویه و کاهش اتلاف انرژی کمک می‌کند و عملکرد کارآمدتری را ارائه می‌دهد.
- افزایش طول عمر سیستم تهویه مطبوع: با ایجاد تعادل در جریان هوا و کاهش فشار اضافی، این ابزار باعث کاهش استهلاک سیستم تهویه میشود و طول عمر مفید آن را افزایش می‌دهد.
- حفظ پایداری دما و کیفیت هوای داخلی: با تنظیم دقیق جریان هوا، به حفظ دما و کیفیت مطلوب هوا در فضاهای داخلی کمک می‌کند و در ساختمان‌های بزرگ و تأسیسات صنعتی کاربردی است.
