سندتراپ | لوور ماسه گیر

کاربرد و ویژگی‌های سندتراپ یا لوور ماسه گیر

سندتراپ یا لوور ماسه‌گیر از جمله تجهیزاتی است که در سیستم‌های تهویه و تصفیه هوا به منظور جلوگیری از ورود ذرات ماسه و گرد و غبار به داخل ساختمان‌ها یا تجهیزات به کار می‌رود. این دریچه‌های ویژه‌ هوا که از پره‌های مایل و باریک تشکیل شده، با امکان عبور هوا، ذرات معلق بزرگتر از حد معین را به دام می‌اندازند. با توجه به شرایط اقلیمی و محیطی، نصب سندتراپ می‌تواند به‌صورت مؤثری عمر مفید سیستم‌های تهویه و تصفیه هوا را افزایش دهد.

استفاده از دریچه های شن گیر به‌ ویژه در مناطق کویری که در معرض طوفان‌های شن و ماسه قرار دارند، باعث کاهش نیاز به تعمیرات و هزینه‌‌های نگهداری سیستم‌های تهویه و فیلترها می‌شود. این تجهیزات با کاهش میزان ورودی ذرات به داخل ساختمان‌ها، از خرابی زودهنگام سیستم‌های حساس الکتریکی و مکانیکی جلوگیری می‌کند. در واقع این لوورها اولین خط دفاعی در برابر نفوذ ذرات سنگین معلق هستند که می‌توانند به‌طور مستقیم بر روی عملکرد و کارایی سیستم‌ها تأثیر منفی بگذارند.

از جمله مزایای سندتراپ‌ها نصب و نگهداری آسان، عملکرد پایدار و طولانی‌ مدت و قابلیت تنظیم پره‌ها متناسب با شرایط مختلف آب و هوایی است. همچنین، طراحی خاص این تجهیزات امکان بهینه‌سازی جریان هوا را فراهم می‌آورد که منجر به کاهش افت فشار و بهبود کارایی سیستم تهویه می‌شود. در صورتی که دریچه های شن گیر به درستی طراحی و نصب شود، می‌تواند به‌ میزان چشم‌گیری مصرف انرژی را کاهش دهد.

استفاده از این فیلترها قبل از فیلترهای اصلی هواسازها باعث میشود تا تراکم گرد و غبار روی فیلترهای هواساز کمتر شود، و در نتیجه تعویض و نظافت در بازه زمانی طولانی تری نیاز شود.

لوورهای ماسه گیر جهت استفاده در فضاهای پر گرد و غبار و پر ماسه بسیار مناسب می باشد. بازدهی و کارکرد این نوع لوور در سرعت هوای کم بسیار مناسب خواهد بود. توصیه می شود بزرگترین سایز ممکن را هنگام طراحی و انتخاب برای آنها در نظر بگیرید (سرعت هوا روی پره نباید از 1.7 متر بر ثانیه تجاوز کند). دریچه شن گیر می تواند از ورود برف و باران به داخل ساختمان نیز جلوگیری کند. همچنین ساخت توری برای جلوگیری از ورود انواع خاشاک و حشرات و پرندگان در پشت این دریچه ها وجود دارد.

عملکرد لوور ماسه‌ گیر چگونه است؟

دریچه های سند تراپ یک تجهیز تخصصی در سیستم‌های تهویه مطبوع و تأسیسات صنعتی است که وظیفه آن جلوگیری از ورود ذرات درشت، گردوغبار، ماسه و حتی قطرات آب باران به داخل کانال‌های هوا می‌باشد. عملکرد این تجهیز بر پایه هدایت جریان هوا و استفاده از نیروی گریز از مرکز (Centrifugal Force) طراحی شده است.

۱. ورود هوا به داخل لوور

هوای بیرون با ذرات معلق و گردوغبار از طریق پره‌های مورب لوور وارد می‌شود.

• پره‌ها معمولاً در زاویه‌ای خاص (۳۰ تا ۴۵ درجه) قرار گرفته‌اند تا مسیر مستقیم هوا مسدود شود.
• این زاویه باعث می‌شود سرعت و جهت جریان تغییر کند.

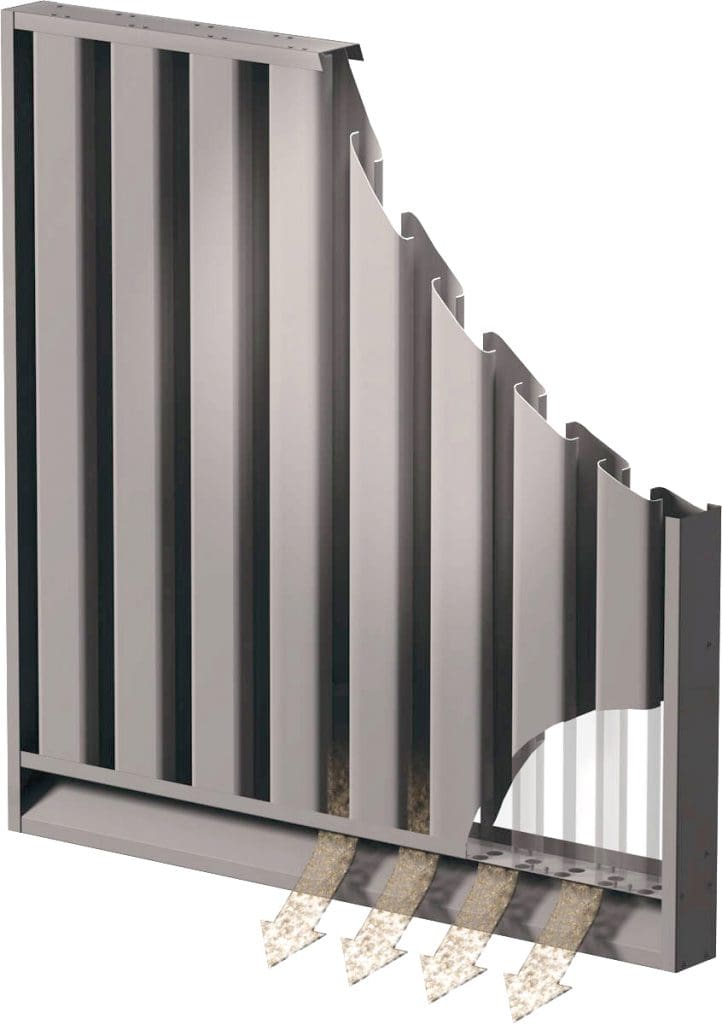

۲. جدا شدن ذرات سنگین‌تر از جریان هوا

• ذرات بزرگ‌تر مثل ماسه، خاک یا قطرات آب به دلیل وزن و اینرسی بالا توانایی تغییر مسیر سریع را ندارند.
• در نتیجه هنگام برخورد با پره‌ها یا تغییر جهت جریان، از هوا جدا شده و به قسمت پایین لوور هدایت می‌شوند.

۳. جمع‌آوری ذرات در تشتک پایینی (Drain Pan)

• در بخش پایینی لوور یک محفظه یا تشتک مخصوص وجود دارد.
• ذرات ماسه، خاک و قطرات آب در این قسمت جمع‌آوری شده و سپس از طریق خروجی (Drain) به بیرون منتقل می‌شوند.

۴. عبور هوای تمیز به داخل سیستم تهویه

• پس از جداسازی ذرات، هوای نسبتاً پاک و خشک از میان پره‌ها عبور کرده و وارد کانال‌ها یا فیلترهای بعدی می‌شود.
• این فرآیند باعث می‌شود فیلترها و فن‌های سیستم HVAC کمتر کثیف شوند و راندمان کلی افزایش یابد.

ویژگی کلیدی در عملکرد لوور

• افت فشار کم: طراحی پره‌ها به‌گونه‌ای است که ضمن گرفتن ذرات، فشار هوا بیش از حد کاهش پیدا نکند.
• کارایی بالا در شرایط گردوغبار و رطوبت: مخصوص مناطق ساحلی، بیابانی و صنعتی.
• حفاظت از تجهیزات داخلی: مانع آسیب به فن‌ها، کویل‌ها و فیلترها می‌شود.

جنس ساخت و رنگ

سند تراپ، یا همان لوور ماسه گیر را میتوان از آهن گالوانیزه، آلومینیوم، کربن استیل و استیل با ضخامت های طراحی و تولید کرد. استفاده از ورق‌های آهن با ضخامت بیشتر از حد معمول در ساخت این تجهیزات  باعث افزایش دوام و ماندگاری آن‌ها در برابر خوردگی و زنگ‌زدگی می‌شود. این مزیت، به‌ویژه در محیط‌های مرطوب یا مناطق با رطوبت بالا، نقش مهمی در طول عمر آنها دارد.

همچنین، دریچه های شن گیر به گونه‌ای طراحی شده‌اند که با حداقل نیاز به تعمیرات و نگهداری، عملکرد مؤثر و مداومی دارند. این خصوصیت در پروژه‌های بزرگ صنعتی می‌تواند به کاهش هزینه‌های عملیاتی منجر شود.

همچنین امکان رنگ آمیزی مطابق با درخواست مشتری وجود دارد. رنگ های اپوکسی، پلی اورتان و پودری برای این نوع لوور قابل اجرا می باشند. این محصول به صورت پیش فرض بدون رنگ عرضه می گردد.

قیمت سند تراپ

قیمت سندتراپ یا لوور ماسه‌ گیر تحت تأثیر عوامل متعددی قرار دارد که هر کدام می‌تواند به‌طور مستقیم بر هزینه نهایی این تجهیز تأثیر بگذارد. از جمله این عوامل می‌توان به نوع فلز به کار رفته در ساخت، ابعاد و اندازه‌ها، پیچیدگی طراحی و تعداد لوور مورد سفارش اشاره کرد. استفاده از آهن مقاوم در برابر خوردگی و زنگ‌زدگی، هرچند که قیمت نهایی را افزایش می‌دهد، اما منجر به افزایش طول عمر و کاهش هزینه‌های تعمیرات و نگهداری لوور ماسه‌ گیر می‌شود.

به همین دلیل هم در کارخانه صنعتی رحمتی در ساخت لوور از ورق‌های ضخیم آهن، متناسب با سفارش مشتری استفاده می‌شود. به همین خاطر قیمت دریچه های شن گیر، هر روز با توجه به قیمت روز آهن تغییر می‌کند. از طرفی دیگر دومین عامل تاثیرگذار بر قیمت این محصول، ابعاد و اندازه لوور است و با بزرگ‌تر شدن ابعاد و اندازه لوور و با بالاتر رفتن میزان آهن مصرفی، قیمت محصول نهایی هم افزایش پیدا می‌کند.

سومین فاکتور تعیین کننده در قیمت این تجهیزات، میزان تولید و تعداد مورد سفارش آن در هر خرید است. به این ترتیب که هر چه تعداد بیشتر یا متراژ بیشتری لوور سفارش دهید، بهای تولید تمام شده آن پایین‌تر تمام می‌شود. دلیل آن هم اتلاف ورق کمتر در برش‌های قطعات و پره‌های لوور است. به همین خاطر در پروژه‌های بزرگ و صنعتی، خرید عمده این تجهیزات می‌تواند به کاهش هزینه‌های واحد لوور منجر شود.

علاوه بر این، وجود گزینه‌های مختلف برای سفارش های خاص و ویژه لوور، از جمله ضخامت بیشتر از حد استاندارد و استفاده از رنگ‌های کمیاب و پوشش‌های خاص، نیز به میزان قابل توجهی بر قیمت نهایی این محصول اثرگذار است. در نهایت، با تخمین قابل قبولی می‌توان گفت که قیمت هر لوور دو برابر قیمت دریچه هوای مشابه است. در کل پیشنهاد می‌شود جهت اطلاع از قیمت‌های دقیق با کارشناسان فروش این مجموعه تماس تلفنی برقرار نمایید.

نصب دریچه های سندتراپ؛ مراحل و نکات کلیدی

نصب صحیح لوور ماسه‌گیر به اندازه انتخاب درست آن اهمیت دارد. یک نصب اصولی باعث می‌شود دستگاه بهترین راندمان خود را ارائه دهد و عمر طولانی‌تری داشته باشد.

یک نصب اصولی نه‌تنها باعث عملکرد بهتر لوور می‌شود، بلکه از مشکلاتی مثل نشتی هوا، ورود گردوغبار و کاهش راندمان سیستم جلوگیری می‌کند. توصیه می‌شود نصب توسط افراد متخصص در تهویه مطبوع انجام شود تا حداکثر بهره‌وری از این تجهیز حاصل گردد.

۱. آماده‌سازی محل نصب

• دیوار یا محل تعبیه باید دقیقاً به اندازه قاب لوور برش داده شود.
• سطح دیوار باید صاف، تراز و عاری از زوائد باشد تا از نشتی هوا جلوگیری شود.

۲. قرار دادن قاب

• لوور به‌صورت مستقیم در بازشو دیوار یا کانال قرار می‌گیرد.
• باید مطمئن شوید که قاب به‌طور کامل در محل نشسته و تراز است.

۳. فیکس کردن

• اتصال معمولاً با پیچ و رول‌پلاک یا براکت‌های فلزی انجام می‌شود.
• در پروژه‌های صنعتی یا مناطق با فشار باد بالا، استفاده از بست‌های تقویتی توصیه می‌شود.

۴. درزگیری

• پس از نصب، تمامی فاصله‌ها بین قاب لوور و دیوار باید با ماستیک سیلیکونی یا فوم درزگیر پوشانده شود.
• این کار از ورود غیرمجاز گردوغبار و نشتی هوا جلوگیری می‌کند.

۵. بررسی خروجی تخلیه (Drain)

• در مدل‌های ماسه‌گیر، آب باران یا گردوغبار جدا شده از طریق خروجی پایین لوور دفع می‌شود.
• باید این مسیر تخلیه آزاد باشد و مسدود نشود.

نکات مهم در نصب

• جهت نصب: پره‌ها باید به سمت پایین متمایل باشند تا جریان باران و ذرات به راحتی دفع شود.
• مکان نصب: بهتر است لوور در محلی نصب شود که کمترین احتمال تجمع مستقیم گردوغبار و ماسه وجود دارد.
• تراز بودن: نصب غیر تراز باعث افت راندمان و جمع شدن غیرطبیعی آب و ماسه می‌شود.
• بازرسی نهایی: بعد از نصب، باید مسیر عبور هوا تست شود تا از عدم نشتی و عملکرد صحیح مطمئن شوید.

نکات کلیدی در نگهداری لوور ماسه‌گیر

۱. بازرسی دوره‌ای

• توصیه می‌شود حداقل هر ۳ تا ۶ ماه بازدید شود.
• بررسی کنید که پره‌ها دچار گرفتگی، خوردگی یا تغییر شکل نشده باشند.

۲. نظافت منظم

• ذرات گرد و غبار و ماسه باید به‌طور مرتب از روی پره‌ها و داخل قاب پاک شوند.
• می‌توان از دمنده هوا (Air Blower) یا شست‌وشوی ملایم با آب استفاده کرد.
• در مناطق ساحلی یا بیابانی، فاصله نظافت باید کوتاه‌تر باشد.

۳. بررسی پوشش رنگ و خوردگی

• بیشتر سند تراپها از گالوانیزه یا رنگ الکترواستاتیک پودری ساخته می‌شوند.
• لازم است سطح رنگ دوره‌ای کنترل شود تا ترک یا خراش نداشته باشد، چون آسیب به پوشش منجر به خوردگی سریع می‌شود.

۴. کنترل افت فشار

• یکی از علائم نیاز به سرویس، افزایش افت فشار در مسیر هوای ورودی است.
• اگر سیستم دچار کاهش دبی هوا شود، احتمالاً پره‌ها مسدود شده‌اند.

۵. تعویض یا تعمیر قطعات آسیب‌دیده

• در صورت تغییر شکل پره‌ها یا آسیب به قاب، باید قطعه تعمیر یا تعویض شود.
• استفاده طولانی‌ مدت بدون تعمیر می‌تواند کل سیستم تهویه را تحت‌ تأثیر قرار دهد.
