طراحی کانال انتقال هوا در سیستم‌های تهویه مطبوع

در سیستم‌های تهویه مطبوع، کانال هوا همان نقشی را دارد که رگ‌ها در بدن ایفا می‌کنند. دستگاه هواساز مانند قلب، هوا را در مسیر کانال‌ها پمپاژ می‌کند و اگر این مسیر به‌درستی طراحی نشود، هوای سرد یا گرم هرگز به‌صورت یکنواخت به فضاها نمی‌رسد.

در بسیاری از ساختمان‌ها، دلیل اصلی ناهماهنگی دما یا صدای زیاد در سیستم تهویه، طراحی نادرست شبکه‌ی کانال‌کشی است. به عنوان مثال، اگر قطر کانال اصلی کمتر از مقدار محاسباتی انتخاب شود یا سرعت جریان هوا از ۸ متر بر ثانیه بیشتر باشد، افت فشار افزایش یافته و فن مجبور به کار در نقطه‌ای خارج از راندمان بهینه خواهد بود. برعکس، انتخاب کانالی بیش از حد بزرگ نیز منجر به افزایش هزینه‌ی ساخت و اشغال فضای تاسیساتی می‌شود.

بنابراین، طراحی کانال هوا باید بر پایه‌ی اصول هیدرولیکی و با رعایت استانداردهای   SMACNA و ASHRAE انجام شود؛ جایی که پارامترهایی مانند سرعت مجاز جریان، افت اصطکاک، طول مسیر و نوع کانال (گالوانیزه یا فلکسیبل) به‌صورت دقیق بررسی می‌شوند.

در ادامه، با اجزای اصلی سیستم کانال‌کشی و مراحل گام‌به‌گام طراحی مهندسی کانال هوا در سیستم‌های HVAC  آشنا می‌شویم.

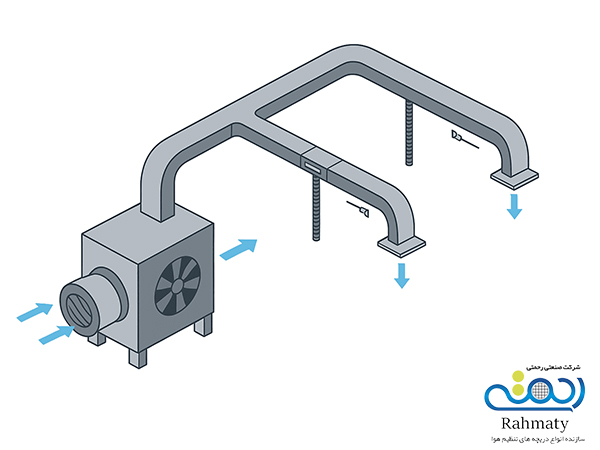

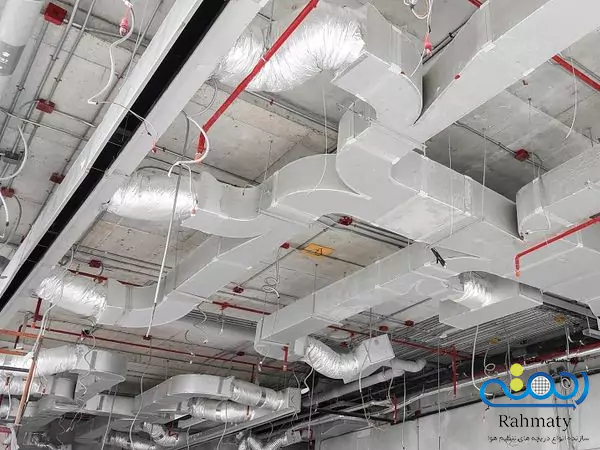

اجزای اصلی سیستم کانال‌کشی هوا

در سیستم تهویه مطبوع، کانال‌ها وظیفه دارند هوای سرد یا گرم را از دستگاه هواساز به فضاهای مختلف منتقل کنند. طراحی و شناخت درست اجزای این شبکه، شرط عملکرد دقیق سیستم است.

1)    هواساز و فن

هواساز مانند قلب سیستم عمل می‌کند و فن فشار لازم را برای جلوگیری از افت فشار کانال‌ را  ایجاد می‌کند. در بیشتر ساختمان‌های اداری، تجاری و مسکونی، فشار مورد نیاز شبکه معمولاً بین ۵۰۰ تا ۸۰۰ پاسکال است؛ مقداری که برای جبران مقاومت مسیر، زانویی‌ها و اتصالات کافی محسوب می‌شود. اگر سیستم برای فضاهای صنعتی یا مسیرهای طولانی‌تر طراحی شود، فشار مورد نیاز می‌تواند به بیش از ۱۰۰۰ پاسکال هم برسد.

2)    کانال‌های اصلی و فرعی

کانال اصلی معمولاً از ورق گالوانیزه با ضخامت ۰٫۸ تا ۱ میلی‌متر ساخته می‌شود و بخش عمده‌ی جریان هوا را جابه‌جا می‌کند. انشعابات فرعی (Branch Ducts) دبی کمتری دارند و به دریچه‌ها متصل می‌شوند. هرچه مسیر مستقیم‌تر و تعداد زانویی‌ها کمتر باشد، افت فشار و صدای هوا کاهش می‌یابد.

3)    دریچه‌ها و دیفیوزرها

در انتهای مسیر، دریچه‌ها و دیفیوزرها وظیفه‌ی توزیع یکنواخت هوا را دارند. سرعت خروجی در این بخش معمولاً حدود ۲ تا ۳ متر بر ثانیه (m/s) است تا هوا بدون صدای محسوس در فضا پخش شود.

4)    دمپرها

دمپرها برای تنظیم دبی و تعادل فشار در شاخه‌های مختلف به‌کار می‌روند. در محل عبور کانال از دیوارهای مقاوم در برابر آتش، از دمپر ضدحریق (Fire Damper) استفاده می‌شود که طبق استاندارد UL555 طراحی و تست می‌شود.

5)    عایق و ساپورت‌ها

عایق‌های حرارتی و صوتی مانند فوم الاستومری یا پشم سنگ، از اتلاف دما و ایجاد تعریق جلوگیری می‌کنند.  ساپورت‌ها (نگهدارنده‌های فلزی که کانال را به سازه یا سقف متصل می‌کنند) نیز برای تحمل وزن کانال نصب می‌شوند و طبق استاندارد SMACNA باید در فواصل حداکثر ۲ تا ۲٫۵ متر از یکدیگر قرار گیرند.

اهمیت طراحی درست کانال تهویه

کانال‌های تهویه هوا نقش حیاتی در انتقال هوای گرم، سرد یا تازه دارند. بدون طراحی صحیح کانال، حتی قدرتمندترین دستگاه تهویه نمی‌تواند عملکرد مناسبی داشته باشد. طراحی غیراصولی می‌تواند مشکلاتی مانند:

• کاهش فشار هوا
• نویز و صدای زیاد
• افزایش مصرف انرژی
• سرمایش یا گرمایش ناکافی
• توزیع نامتعادل هوا

را به وجود آورد.

عوامل مؤثر در طراحی کانال های تهویه مطبوع

طراحی کانال‌های هوا وابسته به چندین فاکتور مهم است:

۱. متراژ فضا

متراژ (مساحت و حجم) فضا تعیین می‌کند که چه میزان هوا باید وارد یا خارج شود. فضاهای بزرگ‌تر نیازمند کانال‌های قطورتر یا چندین مسیر هوا هستند.

۲. نوع کاربری

نوع فضا (مسکونی، اداری، صنعتی یا تجاری) میزان بار برودتی و حرارتی موردنیاز را تغییر می‌دهد. برای مثال، در فضاهای صنعتی نیاز به حجم هوای بیشتری است.

۳. ظرفیت سرمایش و گرمایش

بسته به ظرفیت سیستم سرمایش یا گرمایش (مثلاً میزان BTU یا تن تبرید دستگاه)، حجم هوای مورد نیاز برای تهویه مناسب تعیین می‌شود.

۴. مسیر کانال

طول مسیر، تعداد زانوها، انشعاب‌ها و خم‌های موجود در طراحی باید لحاظ شود؛ هر مانع یا چرخش اضافه می‌تواند افت فشار ایجاد کند و جریان هوا را مختل کند.

عوامل موثر در طراحی کانالهای تهویه هوا

۱. انتخاب اندازه مناسب

اگر قطر یا سطح مقطع کانال کوچک باشد، هوا با سرعت بالا حرکت می‌کند که باعث نویز زیاد می‌شود. در مقابل، کانال خیلی بزرگ ممکن است باعث اتلاف انرژی و هزینه‌های بیشتر شود. هدف اصلی، تعادل میان سرعت جریان هوا و حجم موردنیاز است.

۲. حفظ سرعت مجاز هوا

در کانال‌های اصلی (Main Duct)، سرعت بین ۸۰۰ تا ۱۲۰۰ فوت در دقیقه (fpm) مطلوب است. در انشعابات فرعی (Branch Ducts)، سرعت کمتر و در حدود ۵۰۰ تا ۷۰۰ فوت در دقیقه توصیه می‌شود.

۳. توجه به افت فشار

طراح باید افت فشار ناشی از طول مسیر، تعداد زانوها، دریچه‌های تهویه هوا و دمپرهای هوا را محاسبه کرده و فن مناسب برای جبران این افت انتخاب کند.

۴. انتخاب نوع کانال

کانال‌ها می‌توانند از متریال‌های مختلفی ساخته شوند:

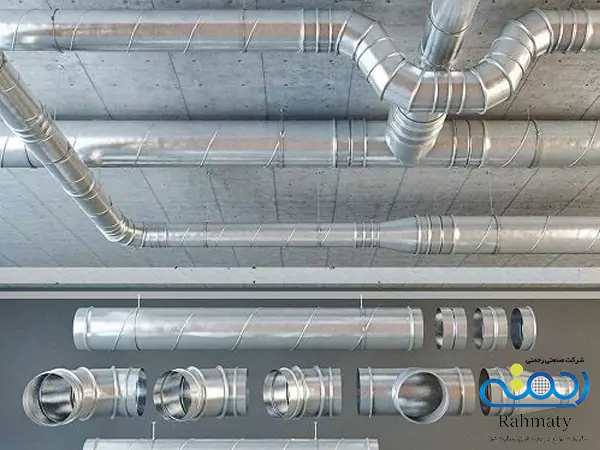

• کانال گالوانیزه: پرکاربردترین نوع به دلیل دوام بالا.
• کانال فلکسیبل: مناسب مسیرهای کوتاه یا فضاهای محدود.
• کانال پلی اورتان (عایق دار): برای افزایش بهره‌وری انرژی.
• کانال PVC یا پلاستیکی: بیشتر در پروژه‌های خاص.

اصول و محاسبات طراحی کانال هوا

طراحی دقیق کانال هوا یکی از حساس‌ترین مراحل در اجرای سیستم‌های تهویه مطبوع است. هدف از این طراحی، انتقال حجم مورد نیاز هوا با حداقل افت فشار، صدای کم و راندمان انرژی بالا است. برای دستیابی به این هدف، سه پارامتر اصلی باید هم‌زمان در نظر گرفته شوند:

• دبی جریان هوا (Q)
• سرعت مجاز جریان (V)
• افت فشار کل (ΔP)

1)    فشار و افت در شبکه کانال

در هر بخش از مسیر کانال، فشار کل از دو مؤلفه‌ی اصلی تشکیل می‌شود:
فشار استاتیک (نیرویی که هوا به دیواره وارد می‌کند) و فشار دینامیک (وابسته به سرعت حرکت جریان هوا). رابطه‌ی فشار دینامیک به‌صورت زیر بیان می‌شود:

کاهش فشار در طول مسیر ناشی از دو عامل است:

1. افت اصطکاکی در اثر تماس هوا با سطح داخلی کانال
2. افت موضعی در زانویی‌ها، سه‌راهی‌ها و دمپرها

مجموع این دو مقدار برابر است با افت فشار کل سیستم، که باید توسط فن جبران شود:

ΔP Total = ΔP Friction + ΔP Local

2)    سرعت مجاز جریان هوا

سرعت بیش از حد، صدای آیرودینامیکی و افت فشار را افزایش می‌دهد، در حالی‌که سرعت پایین باعث بزرگ شدن ابعاد کانال و افزایش هزینه می‌شود.
طبق استاندارد ASHRAE، سرعت‌های توصیه‌شده عبارت‌اند از:

بخش سیستم	سرعت مجاز (m/s)
کانال‌های اصلی	۵ تا ۸
انشعابات فرعی	۳ تا ۶
خروجی دریچه‌ها	۲ تا ۳

 3)    محاسبه سطح مقطع کانال

رابطه‌ی بین دبی جریان، سرعت و سطح مقطع مفید کانال از معادله‌ی پیوستگی به‌دست می‌آید:

که در آن:

• : سطح مقطع کانال (m²)
• : دبی جریان هوا (m³/s)
• : سرعت جریان هوا (m/s)

مثال کاربردی:

فرض کنید دبی هوای رفت برای یک طبقه‌ی اداری ۲٫۵ مترمکعب بر ثانیه (m³/s) و سرعت مجاز در کانال اصلی ۶ متر بر ثانیه (m/s) باشد.

در این حالت:

یعنی سطح مقطع کانال باید حدود ۰٫۴۲ متر مربع باشد. اگر نسبت عرض به ارتفاع ۱٫۲ در نظر گرفته شود، ابعاد تقریبی کانال حدود ۶۰۰ در ۷۰۰ میلی‌متر خواهد بود.

در چنین شرایطی، افت اصطکاکی مسیر معمولاً در حدود ۱ پاسکال بر متر (Pa/m) است که برای سیستم‌های فشار متوسط مناسب محسوب می‌شود.

روش‌های محاسبه ابعاد کانال

روش داکتولاتور ابزار مهندسی که با وارد کردن دبی هوا و سرعت مورد نظر، ابعاد مناسب کانال را پیشنهاد می‌دهد.

محاسبات دستی:

براساس معادله:

Q = A \ V

که در آن:

• Q : میزان جریان هوا (CFM)
• A : سطح مقطع کانال (فوت مربع)
• V : سرعت هوا (FPM)

محاسبه انجام می‌شود.

نرم‌افزارهای تخصصی:

در نرم‌افزارهایی مانند Duct Sizer یا Carrier HAP به طراحان امکان محاسبات دقیق و سریع را می‌دهند. برای اطلاعات کاملتر حتما مقاله محاسبات کانال هوا را مطالعه نمایید.

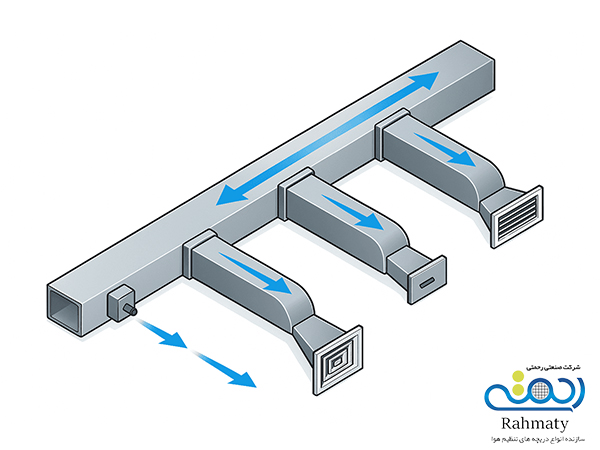

محاسبه فشار در سیستم کانال‌کشی هوا

در شبکه‌ی کانال‌های تهویه، رفتار جریان هوا با سه مؤلفه‌ی اصلی فشار توصیف می‌شود:

• فشار استاتیک
• فشار دینامیک
• فشار کل

شناخت و محاسبه‌ی صحیح این سه نوع فشار برای طراحی و بالانس سیستم حیاتی است، زیرا تعیین می‌کند فن چه مقدار انرژی باید برای غلبه بر مقاومت مسیر صرف کند.

1)     فشار استاتیک  (Static Pressure – Ps)

فشاری است که هوای درون کانال، بدون در نظر گرفتن سرعت حرکت، به دیواره‌های کانال وارد می‌کند.
این مؤلفه در تمام جهات یکسان است و در واقع نمایانگر انرژی فشاری یا پتانسیل هوای ساکن است.
در واحد پاسکال (Pa) اندازه‌گیری می‌شود و در دیاگرام‌های طراحی به‌صورت فشار مثبت یا منفی نسبت به محیط نمایش داده می‌شود.

Ps =  فشار محیط اطراف – فشار هوای داخل کانال

مثال محاسبه فشار استاتیک:
فرض کنید فشار هوا در داخل کانال 1050 Pa و فشار محیط اطراف 1000 Pa باشد:

بنابراین فشار استاتیک کانال نسبت به محیط، 50 پاسکال مثبت است.

2)    فشار دینامیک   (Velocity Pressure – Pv)

تعریف:
این فشار حاصل از حرکت و سرعت هواست و نمایانگر انرژی جنبشی جریان می‌باشد.
با افزایش سرعت جریان، مقدار آن به‌صورت تصاعدی (توان دوم سرعت) افزایش می‌یابد.

که در آن:

P= چگالی هوا (حدود 1.2 kg/m³ در شرایط استاندارد)
V=  سرعت جریان هوا در کانال  (m/s)

مثال عددی:
اگر سرعت جریان هوا در کانال 6 m/s  باشد:

یعنی فشار دینامیک معادل 21.6 پاسکال است.

3)    فشار کل  (Total Pressure – Pt)

فشار کل نشان‌دهنده‌ی مجموع انرژی‌ای است که سیستم تهویه باید تولید کند تا هوا بتواند در تمام مسیر کانال حرکت کرده و تا آخرین دریچه برسد.
این انرژی شامل دو بخش است:

• فشار استاتیک (Ps) که برای غلبه بر مقاومت مسیر و اجزای کانال لازم است،
• و فشار دینامیک (Pv) که حاصل سرعت و حرکت جریان هواست.

به بیان ساده، فشار کل همان میزان فشاری است که باید توسط فن ایجاد شود تا هوا بتواند تا انتهایی‌ترین بخش شبکه‌ی کانال پخش شود.

اگر فشار کل کمتر از مقدار طراحی باشد، هوا به فضاهای دورتر نمی‌رسد و سیستم تهویه راندمان لازم را نخواهد داشت.
در مقابل، اگر بیش از حد زیاد باشد، صدای سیستم بالا می‌رود و مصرف انرژی افزایش می‌یابد.

مثال محاسبه فشار کل:

فرض کنید در یک سیستم تهویه، فشار استاتیک (Ps) برابر 50 پاسکال و فشار دینامیک (Pv) برابر 21.6 پاسکال باشد.
در این حالت، فشار کل از مجموع این دو به‌دست می‌آید:

Pt = Ps + Pv
Pt = 50 + 21.6 = 71.6 Pa

یعنی می توان گفت، فشار مورد نیاز سیستم برای انتقال کامل هوا در مسیر کانال، حدود ۷۱.۶ پاسکال است. بنابراین فن باید حداقل 71.6 پاسکال فشار کل ایجاد کند تا هوا در کانال به‌طور یکنواخت جریان یابد.

در عمل، با حرکت هوا در شبکه‌ی کانال، بخشی از فشار کل در اثر اصطکاک، زانویی‌ها، دمپرها و تغییر مقطع‌ها از بین می‌رود. این مقدار همان افت فشار کل سیستم است که در مراحل طراحی، برای انتخاب ظرفیت مناسب فن و تعیین قطر کانال‌ها محاسبه می‌شود.

سرعت مجاز جریان هوا چقدر است؟

سرعت جریان باید به‌اندازه‌ای باشد که از افزایش صدای سیستم و افت فشار بیش از حد جلوگیری کند. طبق استاندارد ASHRAE، محدوده‌ی پیشنهادی به شرح زیر است:

• کانال‌های اصلی: ۵ تا ۸ متر بر ثانیه (m/s)
• انشعابات فرعی: ۳ تا ۶ متر بر ثانیه
• خروجی دریچه‌ها: ۲ تا ۳ متر بر ثانیه

افت فشار در سیستم به چه معناست؟

افت فشار نتیجه‌ی اصطکاک بین جریان هوا و دیواره‌ی کانال، به‌همراه افت‌های موضعی ناشی از زانویی‌ها(نقاط تغیر مسیر)، تبدیل‌ها و دمپرها است.
برای دستیابی به راندمان مناسب، مجموع افت فشار مسیر باید با فشار استاتیکی که فن ایجاد می‌کند هماهنگ باشد.

مثال:

فرض کنید دبی هوای مورد نیاز برای یک طبقه‌ی اداری ۲٫۵ مترمکعب بر ثانیه (m³/s) باشد.
اگر سرعت مجاز در کانال اصلی ۶ متر بر ثانیه (m/s) در نظر گرفته شود، سطح مقطع کانال از رابطه‌ی زیر به‌دست می‌آید:

:A سطح مقطع مفید کانال (بر حسب مترمربع)
:Q دبی هوا یا حجم جریان عبوری از کانال (بر حسب مترمکعب بر ثانیه)
:V سرعت جریان هوا در کانال (بر حسب متر بر ثانیه)

A = Q / V

A = (2.5 m³/s) / (6 m/s)

A ≈ 0.4166 m²

در نتیجه، کانالی با ابعاد تقریبی ۶۰۰ × ۷۰۰ میلی‌متر می‌تواند جریان مورد نیاز را با صدای کم و افت فشار مجاز عبور دهد.

روش‌های طراحی کانال هوا

انتخاب روش طراحی کانال نقش تعیین‌کننده‌ای در راندمان انرژی، تعادل فشار و کنترل صدای سیستم تهویه مطبوع دارد.

سه روش اصلی طراحی که در استانداردهای ASHRAE  و SMACNA  معرفی شده‌اند عبارت‌اند از:

1)    روش اصطکاک مساوی (Equal Friction Method)

در این روش، افت اصطکاکی در هر واحد طول کانال برای تمام شاخه‌ها برابر در نظر گرفته می‌شود.
هدف این است که هوا در تمام مسیرها با مقاومت یکسان حرکت کند و نیاز به بالانس دستی در پایان کار به حداقل برسد.

مقدار معمول افت اصطکاک در سیستم‌های فشار متوسط بین ۰٫۸ تا ۱٫۲ پاسکال بر متر (Pa/m) است.
طراح با استفاده از نمودارهای Friction Chart  یا نرم‌افزارهای طراحی، قطر یا ابعاد هر شاخه را به‌گونه‌ای انتخاب می‌کند که این مقدار ثابت بماند.

مثال:
در یک ساختمان اداری با دبی هوای ۲٫۵ مترمکعب بر ثانیه (m³/s)، اگر افت اصطکاک ۱ Pa/m در نظر گرفته شود، قطر مناسب کانال اصلی حدود ۶۰۰ تا ۷۰۰ میلی‌متر خواهد بود.

مزایا: سادگی طراحی، سرعت بالا در محاسبات
محدودیت: دقت پایین‌تر در شبکه‌های گسترده یا چندشاخه

2)    روش بازگشت فشار استاتیک (Static Regain Method)

در این روش، هدف حفظ فشار استاتیک یکنواخت در انشعابات مختلف است تا جریان هوا به‌طور طبیعی در شاخه‌ها متعادل شود.

زمانی که سرعت هوا در شاخه‌های بعدی کاهش می‌یابد، بخشی از فشار دینامیکی به فشار استاتیکی تبدیل می‌شود (Regain) و این انرژی جبرانی باعث برقراری تعادل خودکار جریان می‌گردد.

ویژگی‌ها:

• مناسب برای سیستم‌های بزرگ با مسیرهای طولانی و افت فشار زیاد
• نیازمند محاسبات دقیق و استفاده از نرم‌افزارهای طراحی
• کاهش نویز به‌دلیل افت تدریجی سرعت هوا

مثال:
در پروژه‌هایی مانند بیمارستان‌ها یا مراکز خرید با شبکه‌های گسترده، استفاده از روش Static Regain باعث می‌شود جریان هوا در شاخه‌ها بدون نیاز به دمپرهای متعدد، به‌طور طبیعی متعادل بماند.

3)  روش کاهش سرعت (Velocity Reduction Method)

در این روش، طراح به‌صورت تدریجی قطر کانال را از ابتدای مسیر تا خروجی‌ها افزایش می‌دهد تا سرعت جریان کاهش یابد و صدای سیستم کمتر شود. معمولاً سرعت از حدود ۷ m/s در نزدیکی هواساز به حدود ۳ m/s در انتهای مسیر می‌رسد.

مزایا: کاهش صدای آیرودینامیکی، مناسب برای فضاهای حساس به صدا مانند دفاتر، هتل‌ها یا اتاق‌های کنفرانس
معایب: افزایش ابعاد کانال و هزینه ساخت نسبت به سایر روش‌ها

نوع پروژه	روش پیشنهادی
مسیرهای ساده و متوسط	Equal Friction
شبکه‌های بزرگ و چندشاخه	Static Regain
فضاهای آرام و کم‌صدا	Velocity Reduction

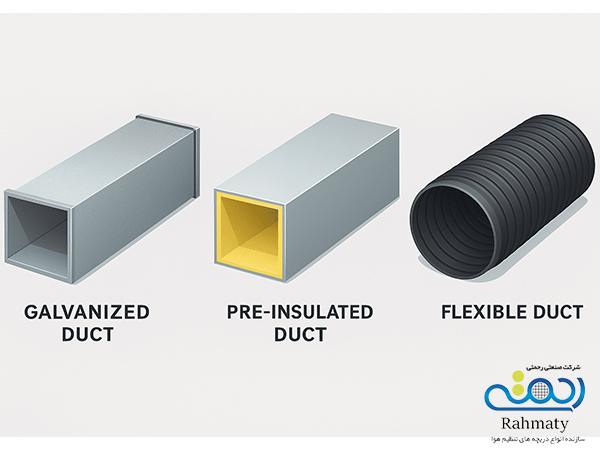

انتخاب نوع کانال هوا

انتخاب جنس و نوع کانال هوا به شرایط پروژه، فشار کاری، فضای نصب و نوع سیستم تهویه بستگی دارد. انتخاب نادرست می‌تواند موجب افت فشار بیشتر، افزایش صدا یا استهلاک زودرس سیستم شود. در ادامه، رایج‌ترین انواع کانال‌ها و ویژگی‌های آن‌ها را مرور می‌کنیم.

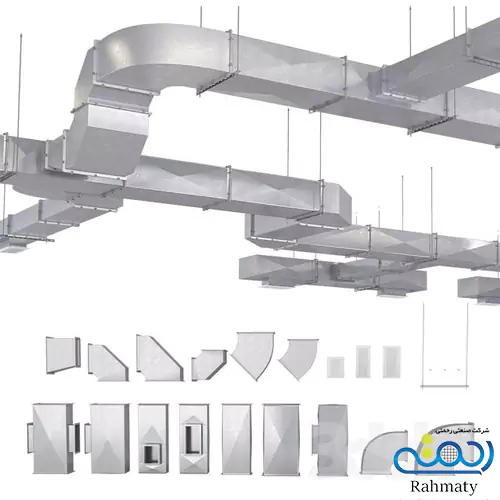

• کانال گالوانیزه (Galvanized Steel Duct)

پرکاربردترین نوع در پروژه‌های تهویه مطبوع است. از ورق فولادی با پوشش روی ساخته می‌شود که در برابر خوردگی مقاوم است.
مزایا: استحکام مکانیکی بالا، امکان ساخت در ابعاد مختلف، تحمل فشار بالا، قابلیت تعمیر آسان.
معایب: وزن نسبتاً زیاد، نیاز به عایق‌کاری جداگانه، حساسیت به نشتی در اتصالات.
کاربرد: مسیرهای اصلی هوارسانی در ساختمان‌های اداری، تجاری و صنعتی.
ضخامت ورق معمولاً بین ۰٫۶ تا ۱ میلی‌متر و کلاس فشار آن تا حدود ۱۵۰۰ پاسکال است.

• کانال پیش‌عایق (Pre-Insulated Duct)

این کانال‌ها از صفحات فوم سخت PIR یا PUR با روکش آلومینیوم ساخته می‌شوند و در ساختار خود عایق حرارتی و صوتی دارند.
مزایا: وزن بسیار سبک، نصب سریع، کاهش نیاز به عایق‌کاری جداگانه، مقاومت مناسب در برابر تقطیر.
معایب: مقاومت مکانیکی کمتر نسبت به فلزی، حساس به ضربه در زمان حمل یا نصب.
کاربرد: پروژه‌های اداری، درمانی و فضاهایی با محدودیت وزن یا سقف کاذب کم‌ارتفاع.

این نوع کانال برای سیستم‌های با فشار پایین تا متوسط (حدود ۸۰۰ پاسکال) مناسب است.

3)     کانال فلکسیبل (Flexible Duct)

از فویل آلومینیومی یا PVC با فنر مارپیچی داخلی ساخته می‌شود و برای مسیرهای کوتاه و غیرمستقیم کاربرد دارد.
مزایا: نصب آسان، انعطاف‌پذیری بالا، عبور از موانع در سقف کاذب.
معایب: افت فشار بالا، حساس به له‌شدگی، طول مجاز محدود (معمولاً تا ۵ متر).
کاربرد: اتصال نهایی بین کانال اصلی و دریچه یا دیفیوزر، و مسیرهای دسترسی دشوار.

در انتخاب نوع کانال، باید تعادلی میان دوام، راندمان حرارتی و سهولت نصب برقرار شود. به‌طور معمول، در پروژه‌های حرفه‌ای از ترکیب چند نوع کانال استفاده می‌شود:
کانال اصلی از جنس گالوانیزه، شاخه‌های داخلی از نوع پیش‌عایق و اتصالات انتهایی از نوع فلکسیبل.

نوع کانال	ویژگی اصلی	کاربرد پیشنهادی
گالوانیزه	مقاوم، مناسب فشار بالا	مسیرهای اصلی و صنعتی
پیش‌عایق (PIR/PUR)	سبک و دارای عایق حرارتی داخلی	ساختمان‌های اداری و درمانی
فلکسیبل (Flexible)	انعطاف‌پذیر، نصب سریع	اتصال نهایی به دریچه‌ها

 استانداردهای نصب و ساخت کانال‌های فلزی

در ادامه به بررسی استانداردهای جهانی ساخت و نصب کانال‌های فلزی خواهیم پرداخت.

1)   استاندارد  SMACNA

این استاندارد به‌عنوان مرجع جهانی ساخت و نصب کانال‌های فلزی شناخته می‌شود و به جزئیاتی مانند ضخامت ورق، نوع اتصال، فاصله ساپورت‌ها و روش آب‌بندی درزها می‌پردازد.
کانال‌ها در SMACNA بر اساس فشار کاری به سه کلاس تقسیم می‌شوند:

• فشار کم (تا ۷۵۰ پاسکال)
• فشار متوسط (۷۵۰ تا ۱۵۰۰ پاسکال)
• فشار زیاد (بیش از ۱۵۰۰ پاسکال)

رعایت این دستورالعمل‌ها باعث کاهش نشتی هوا، افزایش دوام کانال و جلوگیری از لرزش در حین کار سیستم می‌شود.

2)    استاندارد ASHRAE

در ASHRAE، تمرکز بر محاسبات طراحی و عملکرد سیستم است؛ از جمله روابط افت فشار، سرعت مجاز جریان، تحلیل صدا و راندمان انرژی فن‌ها.
به کمک این استاندارد، طراح می‌تواند شبکه‌ی کانال‌کشی را طوری طراحی کند که جریان هوا متعادل، صدای سیستم کنترل‌شده و مصرف برق بهینه باشد.

3)    مبحث چهاردهم مقررات ملی ساختمان

در پروژه‌های داخل کشور، الزامات ایمنی و اجرایی سیستم‌های تهویه در مبحث ۱۴ مشخص شده است.
این مبحث شامل دستورالعمل‌هایی درباره‌ی تأمین هوای تازه، تهویه فضاهای بسته، جلوگیری از انتشار دود و آتش، و بهینه‌سازی مصرف انرژی است.
رعایت آن تضمین می‌کند طراحی با شرایط اقلیمی و الزامات قانونی ایران سازگار باشد.

در عمل، طراحی اصولی کانال زمانی نتیجه‌بخش است که محاسبات مهندسی بر پایه‌ی ASHRAE انجام شود، ساخت و نصب بر اساس SMACNA صورت گیرد، و الزامات اجرایی طبق مبحث ۱۴ رعایت شود.
ترکیب این سه مرجع، شبکه‌ای مطمئن، کم‌صدا و با حداقل افت فشار ایجاد می‌کند.

تاثیر طراحی کانال هوا در مصرف انرژی

سیستمی که دارای کانال‌های استاندارد و درست طراحی شده باشد، تا ۳۰٪ در مصرف انرژی صرفه‌جویی می‌کند. این صرفه‌جویی ناشی از:

• کاهش زمان کارکرد فن‌ها
• عدم نیاز به ظرفیت سرمایشی یا گرمایشی اضافه
• جلوگیری از هدررفت هوا از نشتی‌ها

می‌باشد.

نقش دریچه‌های تنظیم هوا در طراحی کانال انتقال هوا

در کنار محاسبات دقیق ابعاد کانال و مسیرهای انتقال هوا، انتخاب و جانمایی صحیح دریچه‌های تنظیم هوا نقش بسیار مهمی در عملکرد بهینه سیستم تهویه مطبوع دارد. دریچه‌های تنظیم هوا نه‌ تنها محل ورود یا خروج جریان هوا به فضا هستند، بلکه وظیفه‌ی کنترل جهت، حجم و الگوی پخش هوا را نیز برعهده دارند.

۱. توزیع یکنواخت هوا:

اگرچه طراحی کانال نقش اولیه را در انتقال هوا دارد، اما این دریچه‌ها هستند که تعیین می‌کنند هوا چگونه در محیط توزیع شود. انتخاب نادرست یا نصب غیراصولی دریچه می‌تواند باعث ایجاد نقاط گرم یا سرد در فضا شود و کارایی سیستم را کاهش دهد.

۲. تعادل فشار در شبکه کانال‌کشی:

با استفاده از دریچه‌های تنظیم شونده، می‌توان فشار هوا در شاخه‌های مختلف سیستم را متعادل کرد. این امر به‌ ویژه در ساختمان‌هایی با چند فضا یا اتاق اهمیت دارد، چراکه مانع از ورود بیش از حد یا کمبود هوا در برخی نواحی می‌شود.

۳. زیبایی‌شناسی و هماهنگی با دکوراسیون:

در طراحی معماری داخلی نیز دریچه‌های تنظیم هوا نقش ویژه‌ای دارند. انتخاب مدل مناسب مانند دریچه‌های خطی، گل سقفی یا فریم‌لس، علاوه‌بر حفظ عملکرد فنی، به زیبایی و یکپارچگی بصری فضا نیز کمک می‌کند.

۴. قابلیت دسترسی و نگهداری آسان:

در برخی طراحی‌ها، دریچه‌های زیر فن‌کویل یا دریچه‌های بازدید، امکان دسترسی به تجهیزات و سرویس دوره‌ای را فراهم می‌سازند. در نتیجه، نصب دریچه‌های مناسب می‌تواند عملیات تعمیر و نگهداری سیستم را ساده‌تر و سریع‌تر کند.

در مجموع، هماهنگی میان طراحی کانال و انتخاب هوشمندانه دریچه‌ها باعث افزایش راندمان سیستم، کاهش مصرف انرژی، و رضایت بیشتر کاربران می‌شود. به همین دلیل، طراحان و مجریان سیستم‌های تهویه باید این بخش از پروژه را با دقت بالایی مورد بررسی و انتخاب قرار دهند.

نرم‌افزارهای طراحی کانال هوا

استفاده از نرم‌افزارهای تخصصی در طراحی کانال، دقت محاسبات و کنترل افت فشار را افزایش می‌دهد و زمان طراحی را کاهش می‌دهد. مهم‌ترین ابزارهای کاربردی عبارت‌اند از:

• Duct Sizer (Carrier): نرم‌افزار سبک و دقیق برای محاسبه‌ی قطر یا ابعاد کانال بر اساس دبی و افت اصطکاک مشخص.

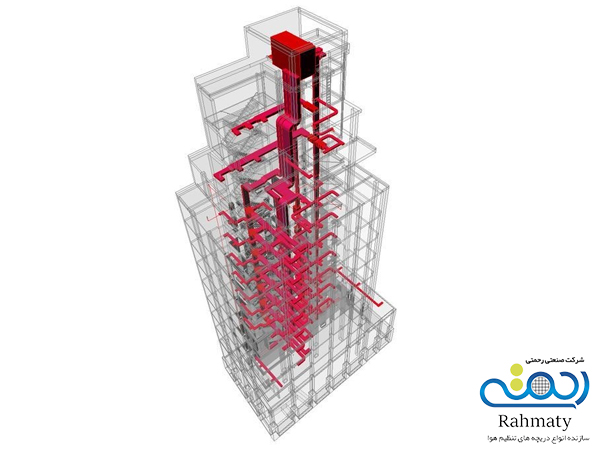

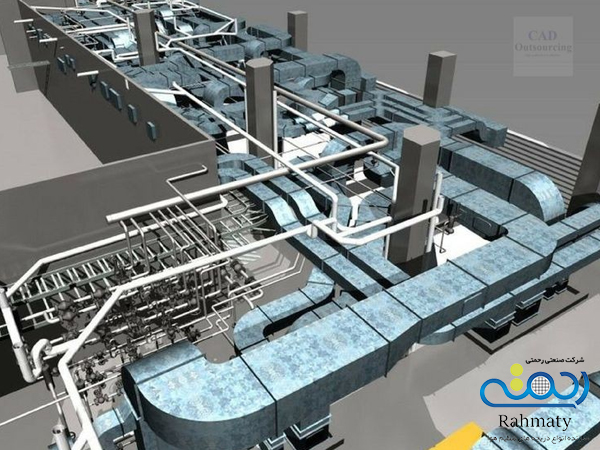

• Revit MEP: محیط مدل‌سازی سه‌بعدی (BIM) برای طراحی کامل شبکه‌ی کانال، محاسبه‌ی افت فشار و هماهنگی با سایر سیستم‌ها.
• AutoCAD MEP: نسخه‌ی تأسیساتی اتوکد برای ترسیم نقشه‌های اجرایی و تعیین مسیرهای کانال‌کشی.
• Elite Ductsize و HAP: ابزارهای تحلیلی برای محاسبه‌ی انرژی، دما و تلفات فشار در سیستم‌های HVAC.

استفاده از این نرم‌افزارها باعث می‌شود طراحی مطابق استانداردهای ASHRAE انجام شود و نیاز به اصلاح در مرحله‌ی اجرا به حداقل برسد.

سخن پایانی

طراحی اصولی و دقیق شبکه‌ی کانال‌کشی نقش مهمی در کارایی، تعادل فشار و کاهش صدای سیستم تهویه مطبوع دارد. اما عملکرد نهایی این سیستم تنها به طراحی کانال محدود نمی‌شود .تجهیزات کنترلی و هوارسان مانند دمپرها، دریچه‌های تنظیم هوا و لوورها نیز تأثیر مستقیمی بر کنترل جریان و راندمان کلی دارند.

گروه صنعتی رحمتی به‌عنوان تولیدکننده‌ی تخصصی انواع دمپر، دریچه و ملزومات سیستم‌های تهویه، با تکیه بر دانش فنی و استانداردهای بین‌المللی، راهکارهایی مطمئن برای کنترل دقیق جریان هوا در پروژه‌های ساختمانی و صنعتی ارائه می‌دهد.

طراحی صحیح کانال‌های تهویه مطبوع یکی از کلیدی‌ترین عوامل در کارایی سیستم‌های تهویه مطبوع  است. یک کانال هوای خوب باید جریان هوای کافی را بدون ایجاد افت فشار یا اتلاف انرژی، از منبع (فن یا هواساز) به فضاهای داخلی منتقل کند. کوچک یا بزرگ بودن بیش از حد کانال، علاوه بر کاهش راندمان، می‌تواند مصرف انرژی را افزایش داده و کیفیت تهویه را تحت تاثیر قرار دهد. در این مقاله به اصول طراحی، نکات اجرایی و عوامل مؤثر در تعیین ابعاد کانال‌های تهویه می‌پردازیم.
