دریچه مشبک را می توان در ابعاد دلخواه طراحی و تولید کرد. مدل تایلی این دریچه ها برای استفاده در سقف های کاذب تایلی کاربرد فراوانی دارد. از این دریچه تهویه هوا ساختمان میتوان در سقف های معمولی، همتراز سقف و همچنین در انواع سقف های کاذب از جمله سقف کاذب تایلی استفاده کرد.
ساختار دریچه لانه زنبوری می تواند به با زاویه های صفر و چهل و پنج درجه ساخته شود. همچنین دریچه های مشبک چهارگوش را میتوان به صورت دریچه های یک، دو، سه و چهارطرفه در چهارچوب فریم جانمایی و تولید کرد. مدل دیگری از دریچه های لانه زنبوری یا شبکه ای دریچه مشبک گرد میباشد.
دریچه‌های شبکه ای با کنترل بهتر جریان هوا و کاهش آلودگی‌های صوتی و ذرات معلق، نقش مهمی در حفظ کیفیت هوا ایفا می‌کنند. از طرفی، به دلیل استفاده از مواد مقاوم در برابر خوردگی، این دریچه‌ها در محیط‌های مرطوب و با شرایط آب و هوایی خاص نیز کاربرد دارند. در ساختمان‌های تجاری و اداری بزرگ، دریچه‌های مشبک لانه زنبوری به دلیل توزیع یکنواخت هوا و کاهش نویز ناشی از جریان هوا، انتخاب ایده‌آلی هستند.

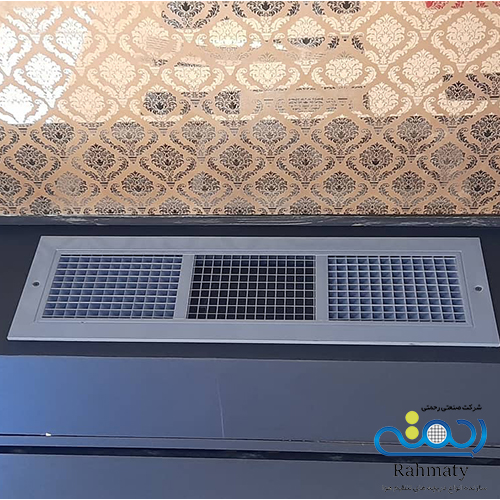

محل کاربرد دریچه مشبک
دریچه‌های مشبک یا لانه زنبوری به عنوان یکی از مدل‌های پرکاربرد در سیستم‌های تهویه و توزیع هوا مورد استفاده قرار می‌گیرند. این دریچه‌ها به دلیل طراحی خاص خود که از ساختارهای مشبک تشکیل شده‌اند، دارای مزایای متعددی مانند کاهش مقاومت هوا و افزایش راندمان جریان هوا هستند. در نتیجه این ویژگی‌ها موجب بهبود عملکرد سیستم‌های تهویه و کاهش هزینه‌های انرژی ساختمان‌ها میشود.
این دریچه‌ها عمدتاً در ساختمان‌هایی که نیاز به توزیع یکنواخت و کارآمد هوا دارند، مانند مراکز تجاری، بیمارستان‌ها، و فضاهای صنعتی بزرگ استفاده می‌شوند. طراحی مشبک این دریچه‌ها باعث میشود جریان هوا به‌طور یکنواخت در تمام نقاط فضا توزیع شود. در بیمارستان‌ها و مراکز بهداشتی، استفاده از دریچه مشبک لانه زنبوری بسیار مؤثر است. زیرا این ساختمان‌ها نیازمند توزیع هوای پاک و بدون آلودگی در اتاق‌های بستری و بخش‌های مراقبتی هستند.
دسته ای از دریچه های مشبک که اغلب به شکل مربع مستطیل ساخته می شوند، دریچه دیواری مشبک هستند. این دریچه ها که در هر دوی مصارف هوای رفت و هوای برگشت کاربرد دارند، ساختار شبکه مانندی شبیه لانه زنبور دارند. این مدل دریچه اغلب جهت مصارف تخلیه و مکش هوا در سیستم های اگزاست به کار می رود.
دریچه دیواری مشبک قابلیت پرتاب هوا به صورت رشته ای را دارد و دارای طول پرتاب هوای بلندی است. ضمن آن که به علت وجود کمترین مانع در مسیر عبور هوا، یکی از کم صداترین دریچه های هوا به شمار می آید. از طرفی امکان پرتاب هوای این دریچه در تمام جهات وجود دارد. به همین دلایل در محیط های مسکونی، تجاری، صنعتی، اداری، ورزشی، هتل و پاساژها قابل نصب و کاربرد است.
از طرفی دیگر ساختار این دریچه که به صورت صفر درجه است، هیچ نوع مانعی بر سر راه هوا ایجاد نمی کند. به همین دلیل از این دریچه در فضاهای با سقف های بلند که ارتفاع بین دهانه دریچه با کف ساختمان زیاد است، استفاده می شود. برای مثال این مدل دریچه به منظور هوارسانی یا تخلیه هوای ساختمان هایی با ارتفاع بالاتر از ۴ متر نیز قابل استفاده است.
کاربرد دیگر این دریچه های زنبوری در سیستم های هوای آزاد و به صورت بدون دمپر است که هوا را بدون هیچ گونه افت فشاری از خود عبور می دهند. علاوه بر آن این دریچه ها را حتی بر روی کانال های کولر نیز می توان نصب کرد. به خصوص که ساختار شبکه ای دریچه های مشبک شرکت صنعتی رحمتی با کمک پرس ماشینی تولید می شود. زیرا این مزیت موجب نظم و زیبایی بیشتر این مدل دریچه شده است.
از طرفی دیگر این مدل دریچه کارایی سیستم‌های تهویه مطبوع را بالاتر برده و مصرف انرژی را کاهش می‌دهد. همچنین در ساختمان‌های فرهنگی و آموزشی که در یک فضا نیاز به تهویه برای افراد زیادی وجود دارد، استفاده از این دریچه موجب بهبود شرایط محیطی و رفاهی ساکنان میشود.
در فضاهای صنعتی، دریچه‌های لانه زنبوری در سیستم‌های تهویه و کنترل آلودگی هوا به ویژه در محیط‌هایی با تولیدات سنگین و گرمای زیاد، بسیار مفید هستند. ساختار این دریچه‌ها به کاهش دمای محیط کمک کرده و از تجمع ذرات و آلاینده‌ها در محیط جلوگیری میکند. به همین دلیل، این نوع دریچه‌ها در کارگاه‌ها، کارخانه‌ها و صنایع سنگین مورد استفاده قرار می‌گیرند و عملکرد سیستم‌های تهویه را بهینه می‌سازند.
ویژگی های دریچه مشبک
دریچه مشبک دارای افت فشار بسیار پایین برای دمش یا مکش هوا می باشد. حالت دهش هوا را می توان بصورت با دمپر و بدون دمپر بنا به درخواست خریدار تولید و ارائه داد. محل نصب دریچه های مشبک چهارگوش در دیوار یا پیشانی سقف کاذب و یا سقف معمولی میباشد.
دریچه زنبوری دارای قابلیت شوت هوا بصورت رشته ای می باشد. علاوه بر این طول پرتاب بلند هوا نیز از جمله خصوصیات بارز این نوع دریچه سقفی می باشد. در مسیر عبور هوا در دریچه مشبک صفر درجه کمترین مانع ممکن وجود دارد. بنابراین این دریچه از کم صداترین دریچه های هوا می باشد.
سطح بدنه دریچه های مشبک با رنگ کوره ای در رنگهای متنوع سفید، مشکی، طوسی، قهوه ای، کرم، استخوانی و… براساس درخواست میتواند متنوع باشد.
قیمت دریچه مشبک
در درجه اول اهمیت، قیمت دریچه مشبک آلومینیومی بستگی به ابعاد آن دارد. به این صورت که هر چه اندازه دریچه درخواستی شما بزرگ تر باشد، میزان آلومینیوم مصرفی برای ساخت آن بیشتر بوده و بهای تمام شده دریچه بالاتر از آب در می آید. هر چند در برخی از شرکت ها، دریچه ها را از آهن نیز می سازند تا ارزان تر تمام شود. البته این هم یک مدل انتخاب است برای افرادی که می خواهند دریچه هایی با قیمت پایین تر و کیفیت متوسطی داشته باشند.
فاکتور دوم در تعیین قیمت این مدل دریچه، قیمت روز ورق آلومینیوم در ایران است که البته با نوسانات نرخ ارز در طول سال تغییر می کند و متاسفانه همیشه در حال افزایش است! بنابراین تعجب نکنید که اگر در گذشته قیمت دریچه مشبک را پایین تر گرفته اید و امروز که دوباره قیمت می گیرید، ملاحظه می کنید که با افزایش چندین برابری روبه رو شده است.
عامل سوم تاثیر گذار بر روی قیمت این نوع دریچه که البته تاثیر کمتری دارد، شکل هندسی آن است که ممکن است چهارگوش یا گرد باشد. به این ترتیب که معمولاً قیمت دریچه های مشبک مربع یا مستطیل شکل بالاتر از قیمت مدل های گرد تمام می شود.
با همه این تفاسیر قیمت دریچه مشبک هوا در شرکت صنعتی رحمتی به ازای هر اینچ، رقمی در حدود 2000 تومان است که البته با توجه به سفارشات خاص و محدودیت های نصب و اجرای آن ممکن است تغییراتی نیز داشته باشد.
انواع دریچه های زنبوری هوا
همانطور که بالاتر گفته شد امکان ساخت دریچه های لانه زنبوری به شکل های چهارگوش در زوایا و تعداد جهت های مختلف وجود دارد. شرکت صنعتی رحمتی دریچه های مشبک چهارگوش آلومینیومی را به شکل های زیر تولید میکند.
- دریچه مشبک چهارگوش سقفی
- دریچه زنبوری چهارگوش دیواری
- دریچه مشبک چهار گوش تایلی
- دریچه زنبوری چهارگوش تایلی مرکب با فریم
- دریچه مشبک چهارگوش تایلی مرکب بدون فریم
- دریچه زنبوری چهارگوش یکطرفه
- دریچه مشبک چهارگوش دوطرفه
- دریچه زنبوری چهارگوش سه طرفه
- دریچه مشبک چهارگوش چهار طرفه

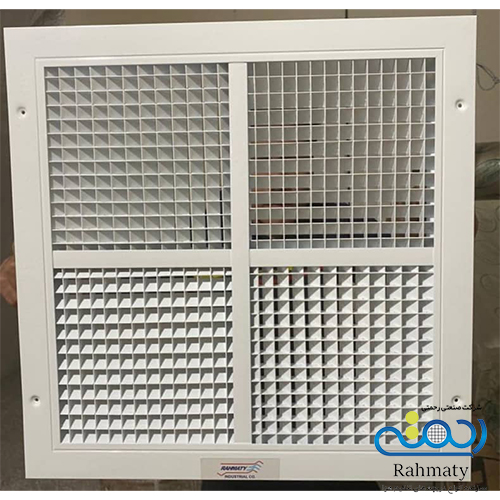

طرز ساخت دریچه مشبک آلومینیومی
ساخت دریچه مشبک آلومینیومی فرآیندی دقیق و فنی است که نیازمند اندازه‌گیری دقیق، برش تمیز و مونتاژ دقیق قطعات میباشد. این نوع دریچه به دلیل طراحی لانه‌زنبوری و قابلیت عبور مؤثر هوا، کاربرد گسترده‌ای در سیستم‌های تهویه مطبوع دارد. در ادامه مراحل ساخت آن را به صورت کامل شرح می‌دهیم:
۱. اندازه‌گیری و آماده‌سازی اولیه
در ابتدا، کارشناسان اندازه دقیق فضای نصب را برداشت کرده و به واحد تولید اعلام می‌کنند. سپس برای اطمینان از نصب دقیق، از طول و عرض اندازه‌ها نیم سانتی‌متر خلاصی کم میشود تا دریچه به راحتی در محل خود قرار گیرد.
۲. ساخت فریم اصلی
پروفیل اختصاصی فریم آلومینیومی توسط دستگاه برش به صورت اریب برش داده میشود تا گوشه‌ها کاملاً منظم و گونیا باشند. سپس چهار ضلع فریم با استفاده از گوشه‌های گالوانیزه و دستگاه کلینچ (یا پرس اتصال) به یکدیگر متصل می‌شوند.
در صورت نیاز، محل‌های پیچ کاری یا نصب دریچه با دستگاه مخصوص بر روی فریم سوراخ‌کاری میشود.
۳. ساخت شبکه مشبک (لانه‌زنبوری)
برای ساخت شبکه داخلی، از ورق آلومینیوم با ضخامت یک میلی‌متر استفاده میشود. این ورق‌ها ابتدا به نوارهایی با عرض یک سانتی‌متر توسط دستگاه برش داده می‌شوند.
در مرحله بعد، با استفاده از دستگاه قالب‌زن، بر روی هر نوار شیارهای دقیق ایجاد میشود تا نوارها بتوانند به صورت منظم درون هم قرار گیرند. سپس نوارها به صورت عمودی و افقی در یکدیگر فیکس می‌شوند تا ساختار مشبک لانه‌زنبوری شکل گیرد.
در نهایت، این شبکه به فریم اصلی پرچ میشود تا یکپارچگی و استحکام دریچه حفظ گردد.
۴. مرحله آبکاری (شست‌وشوی سطح آلومینیوم)
در این مرحله، برای آماده‌سازی سطح آلومینیوم جهت رنگ‌کاری، دریچه درون وان حاوی محلول اسید سولفوریک و سود و پِرِگ قرار داده میشود. این فرآیند باعث حذف هرگونه چربی، آلودگی و براده آلومینیوم از سطح کار میشود.
سپس دریچه با آب خالص شسته شده و برای خشک شدن در محیط مناسب قرار می‌گیرد.
۵. آماده‌سازی سطح و بتونه‌کاری
پس از خشک شدن کامل، گوشه‌ها و درزهای ریز فریم با بتونه مخصوص آلومینیوم پوشانده میشود. سپس سطح دریچه با سنگ فریز پرداخت میشود تا سطحی کاملاً صاف و یکنواخت برای رنگ‌کاری به دست آید.
۶. رنگ‌کاری پودری الکترواستاتیک
دریچه با گیره‌های مخصوص در محفظه رنگ‌کاری آویزان میشود تا هیچ‌گونه رد دست یا تماس ایجاد نشود. سپس رنگ پودری به وسیله دستگاه رنگ‌پاش الکترواستاتیک از یک سمت اعمال شده و پس از پوشش کامل، سمت دیگر نیز رنگ‌آمیزی می‌گردد.
پس از رنگ‌کاری، دریچه وارد کوره رنگ شده و در دمای حدود ۲۰۰ درجه سانتی‌گراد پخته میشود تا رنگ کاملاً تثبیت گردد.
۷. خنک‌سازی، کنترل کیفیت و بسته‌بندی
پس از خروج از کوره، دریچه در دمای محیط خنک شده و سپس توسط واحد کنترل کیفیت از نظر رنگ، شیارها و استحکام بررسی میشود. در نهایت، دریچه در بسته‌بندی مخصوص قرار گرفته و آماده ارسال به پروژه می‌گردد.
دریچه مشبک آلومینیومی حاصل دقت بالا در طراحی، برش، مونتاژ و رنگ‌کاری است. این نوع دریچه ضمن تأمین جریان هوای یکنواخت، دارای مقاومت بالا، زیبایی ظاهری و دوام طولانی در شرایط مختلف آب و هوایی میباشد.
نصب دریچه
دریچه‌های مشبک هوا به دلیل ظاهر زیبا، وزن سبک و پخش یکنواخت هوا، یکی از گزینه‌های پرکاربرد در سیستم‌های تهویه مطبوع محسوب می‌شوند. اما نصب نادرست این دریچه‌ها میتواند باعث افزایش صدای هوا، نشت جریان، و کاهش راندمان سیستم شود. در ادامه، به نکات فنی و اجرایی مهم برای نصب دقیق و حرفه‌ای این دریچه ها در سقف‌ها و دیوارها پرداخته‌ایم.
۱. بررسی محل نصب پیش از اجرا
پیش از نصب دریچه، باید محل دقیق قرارگیری آن نسبت به کانال هوا، مسیر عبور جریان و سایر تجهیزات سقف کاذب بررسی شود.
- در سقف‌های کناف، قاب زیرسازی باید تراز، محکم و بدون تابیدگی باشد تا از لق شدن یا لرزش دریچه جلوگیری شود.
- اگر دریچه در نزدیکی دیوار یا ستون نصب میشود، فاصله حداقل ۱۵ سانتی‌متری از لبه‌ها برای گردش یکنواخت هوا الزامی است.
۲. هماهنگی با دهانه کانال هوا
ابعاد دریچه باید دقیقاً متناسب با دهانه خروجی یا ورودی کانال هوا باشد. معمولاً نیم سانت خلاصی در اطراف برای جای‌گیری بهتر دریچه در نظر گرفته میشود.
در صورت وجود اختلاف ابعاد بین دریچه و کانال، استفاده از فریم رابط فلزی یا گالوانیزه پیشنهاد میشود تا نشت هوا به حداقل برسد.
۳. استفاده از نوار درزگیر برای جلوگیری از نشت هوا
در محل اتصال قاب دریچه به کانال، از نوار لاستیکی یا فوم درزگیر استفاده کنید. این کار دو مزیت دارد:
- جلوگیری از نشت هوا و افزایش راندمان سیستم تهویه
- کاهش صدای ارتعاش و نویز ناشی از عبور جریان
۴. تثبیت محکم با پیچ و بست مناسب
در سقف‌های کناف، برای نصب دریچه مشبک زنبوری باید از پیچ خودکار مخصوص و رول‌پلاک فلزی سبک استفاده شود تا قاب به‌درستی در جای خود محکم شود.
در نصب روی دیوار، پیچ‌ها بهتر است در چهار گوشه قاب و روی شاسی فلزی زیرکار بسته شوند تا فشار به‌صورت یکنواخت پخش شود.
۵. تنظیم زاویه و عمق قرارگیری دریچه
زاویه نصب در عملکرد تهویه اهمیت زیادی دارد. در سقف‌های بلند، دریچه باید کمی زاویه‌دار نسبت به جریان هوا نصب شود تا توزیع یکنواخت‌تری ایجاد کند.
در دیوارها، عمق قاب باید به‌گونه‌ای باشد که پره‌های داخلی کاملاً هم‌سطح با سطح دیوار یا سقف باشند تا ظاهر نهایی زیبا و یکدست بماند.
۶. جلوگیری از لرزش و صدا
یکی از مشکلات رایج در نصب دریچه‌ها، لرزش و ایجاد صدای “ویز” در هنگام عبور هواست.
برای جلوگیری از آن:
- از پیچ‌های کوتاه و محکم استفاده کنید تا قاب بیش از حد به سقف فشار نیابد.
- فاصله پره‌ها و شیارها باید تمیز و بدون مانع باشد. هرگونه گردوغبار یا خمیدگی در شبکه میتواند باعث صدای آزاردهنده شود.
۷.. بررسی عملکرد نهایی
در پایان نصب، عملکرد دریچه باید تست شود. برای این کار:
- با استفاده از فلومتر سرعت جریان خروجی را اندازه بگیرید.
- در صورت وجود اختلاف فشار در دو سمت دریچه، زاویه پره‌ها یا موقعیت نصب باید اصلاح شود.
- اطمینان حاصل کنید که هوا بدون لرزش و صدا در فضا پخش میشود.
نصب دریچه های لانه زنبوری صرفاً یک فرآیند مکانیکی نیست؛ بلکه نیازمند دقت فنی و شناخت اصول جریان هواست. نصب اصولی باعث میشود:
- راندمان سیستم تهویه افزایش یابد.
- از اتلاف انرژی جلوگیری شود.
- و ظاهر سقف یا دیوار جلوه‌ای زیبا و حرفه‌ای پیدا کند.
در مجموعه دریچه سازی رحمتی، تمام مراحل طراحی، ساخت و نصب دریچه‌های مشبک زنبوری با استفاده از دستگاه‌های دقیق و رنگ‌کاری پودری الکترواستاتیک انجام میشود تا محصولی زیبا، بادوام و کارآمد در اختیار شما قرار گیرد.
