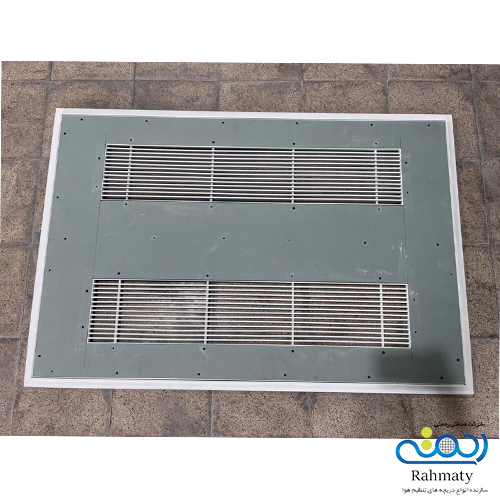

پروفیل دور این دریچه از جنس آلومینیوم با رنگ الکتروستاتیک است و به صورت فریم‌لس یا توکار نصب میشود. ویژگی فنی دیگر این محصول فریم لس بودن پره‌ها است و ساختار کلی دریچه، کاملاً همسطح سقف اجرا میشود. به صورتی که پس از نصب و همرنگ شدن این دریچه با سقف، چیزی که کاربر از پایین می‌بیند، فقط همان پره‌های قسمت خطی است.
ابعاد قسمت مکش این محصول یا همان پره‌های خطی قابل تغییر است و حتی محل قرارگیری آن نیز می‌تواند تغییر کند. به این معنی که مکش می‌تواند از وسط یا کناره‌ها باشد. مکانیسم باز و بسته شدن درب این دریچه نیز به سه شکل آلنی، وزنه‌ای و مگنتی قابل سفارش است. به این نحو که در ابعاد کوچکتر که وزن دریچه سبک است و قابلیت اجرای قفل مگنتی وجود دارد، سیستم بازشو کاملاً مخفی بوده و دسترسی بدون نیاز به ابزار خاصی امکان پذیر است.
در حالی که در ابعاد بزرگتر و دارای محدودیت فضای آزاد در اختیار، ناگزیر به استفاده از قفل‌های آلنی هستیم. اما در مواقعی که فضای خالی کافی برای باز و بسته شدن درب‌های وزنه ای وجود دارد، می‌توان از مدل‌های کناف وزنه‌ای استفاده کرد که هم سطح بدون زائده ای دارند و هم بازشوی آن‌ها نیاز به استفاده از کلید یا آچار آلنی ندارد. برای مشاهده اطلاعات کاملتر مدل ساده این محصول به صفحه دریچه فن کویل کناف مراجعه کنید.
مزایا و کاربرد های دریچه زیر فنکویل وسط خطی کناف
این نوع دریچه فنکویل نوعی دریچه بازدید کناف محسوب میشود که ترکیبی از کناف و آلومینیوم است، ویژگی‌های منحصر به فردی دارد که در ادامه به شرح آن خواهیم پرداخت:
- زیبایی خاص و مینیمال: به دلیل همسطح بودن درب کناف و پره‌های وسط خطی آن با سقف کاذب شما و هماهنگی کامل با ساختار سقف‌های کناف، زیبایی این دریچه مخصوص به خود است. علاوه بر آن به علت صرفاً نمایان شدن پره‌های خطی این محصول پس از رنگ نهایی سقف، ظاهری مینیمال و مدرن در نمای ساختمان خود خواهید داشت.
- قیمت اقتصادی و به صرفه: به خاطر استفاده از متریال اصلی کناف در ساخت این تیپ دریچه زیر فنکوئل، قیمت نهایی آن بسیار مناسب‌تر از مدل‌های آلومینیوم است. جالب است بدانید که حتی می‌توان با تغییر ابعاد قسمت خطی این محصول، قیمت آن را به میزان کمتری کاهش داد.
- قابلیت عایق بودن حرارتی و رطوبتی: وجود قسمت بیشتر کناف در ساختار این مدل، موجب شده است که این دریچه هیچ گونه اتلاف سرمایشی یا گرمایشی را از طریق درب خود انجام ندهد. در نتیجه هدر رفت دمایی از طریق درب دریچه به بیرون به صفر رسیده و بازده دستگاه هواساز شما بیشتر میشود. ضمن آن که مقاومت کناف در برابر رطوبت، بیشتر از آلومینیوم بوده و به همین دلیل در مناطق مرطوب استفاده از این محصول توصیه میشود.
- کاربرد‌های اختصاصی: کاربرد ویژه این مدل دریچه بازدید فنکویل در ساختمان‌‌های اداری، تجاری و علی الخصوص در ادارات دولتی و شهر‌های مرطوب (یا مجاور دریا) است. چرا که این دریچه علاوه بر قیمت مناسب (برای تعداد بالا)، ظاهری رسمی و مدرن به فضا می‌بخشد.
ویژگی‌های ساختاری و فنی
دریچه فن کویل وسط خطی کناف، از نظر ساختاری با دقت و توجه ویژه به جزئیات طراحی شده است تا هم عملکرد مطلوبی داشته باشد و هم نمای ظاهری پروژه را بهبود بخشد. فریم این دریچه از آلومینیوم اکسترود شده و رنگ‌شده الکترواستاتیک ساخته میشود که در برابر خوردگی، رطوبت و تغییر رنگ بسیار مقاوم است.
مگنت های به‌کاررفته در ساختار آن از نوع مخفی و مقاوم هستند و امکان باز و بسته شدن مکرر درب را بدون آسیب‌دیدگی فراهم می‌کنند. انتخاب قفل‌های النی و یا مگنت بسته به نیاز پروژه قابل نصب‌اند و ایمنی و پایداری درب را تضمین می‌کنند. ضخامت پروفیل‌های بدنه به گونه‌ای انتخاب شده که هم استحکام لازم را فراهم کند و هم وزن نهایی دریچه را متعادل نگه دارد.
ابعاد داخلی دریچه متناسب با ابعاد فن‌ک ویل تنظیم میشود و نصب آن از روی فریم صورت می‌گیرد که پس از بتونه کردن سقف ، سطح سقف بدون جای پیچ و با نمایی تمیز باقی بماند. طراحی دقیق شیارهای عبور هوا در وسط درب، موجب توزیع یکنواخت جریان برگشت هوا شده و باعث بهبود عملکرد سیستم تهویه میشود. علاوه بر این، در ساخت این دریچه‌ها معمولاً از جوش آرگون در اتصالات استفاده میشود که دوام بالا و ظاهری بی‌نقص را تضمین می‌کند.
در نهایت، تمامی اجزا به گونه‌ای طراحی شده‌اند که نصب، بازدید و نگهداری با حداقل ابزار و زمان انجام شود، بدون آنکه در ظاهر سقف تغییری ایجاد شود.
چرا طراحی وسط خطی؟
در طراحی دریچه‌های فنکویل، مدل وسط خطی کناف یکی از کاربردی‌ترین و در عین حال زیباترین گزینه‌ها به شمار می‌رود. در این مدل، بخش متحرک یا درب بازشو دقیقاً در مرکز قاب قرار گرفته و شیارهای عبور هوا به‌صورت موازی در وسط آن طراحی می‌شوند. این چیدمان باعث میشود دسترسی مستقیم و بدون مانع به تجهیزات داخلی فنکویل فراهم شود؛ موضوعی که برای تعمیرات، تعویض فیلتر و بررسی دوره‌ای بسیار مهم است.
به‌علاوه، زیبایی بصری این طراحی نیز قابل توجه است، چون با حفظ تقارن در نمای سقف کناف، با سبک‌های مدرن معماری هماهنگ میشود. این نوع دریچه ضمن انجام وظیفه‌ی برگشت هوا از طریق شیارهای وسط درب، امکان بازدید آسان را نیز در دل خود جای داده است و به همین دلیل نیازی به نصب دو قطعه جداگانه (یکی برای برگشت هوا و یکی برای دسترسی) وجود ندارد.
از نظر ساختاری نیز وزن متعادل‌تری دارد و چون پیچ‌های نصب پس از بتونه سقف دیده نمی شوند، نمای سقف کاملاً تمیز و یک‌دست باقی می‌ماند. همین ویژگی‌ها باعث شده‌اند که دریچه وسط‌خطی کناف، انتخابی هوشمندانه برای پروژه‌های با سقف کاذب کناف باشد که هم زیبایی و هم کارایی در آن‌ها اهمیت دارد.
هماهنگی با دکوراسیون داخلی
دریچه‌های وسط خطی به‌گونه‌ای طراحی شده‌اند که فقط خطوط باریک وسط آن قابل رؤیت است. این طراحی کمک می‌کند تا دریچه با سقف یکی شده و با نورپردازی‌های خطی یا دکوراسیون مینیمال، ترکیبی چشم‌نواز ایجاد کند.
مراحل نصب دریچه فنکویل وسط خطی کناف
- آماده‌سازی محل نصب
پیش از نصب، باید محل دقیق قرارگیری فنکویل و مسیر دسترسی به آن روی سقف کناف مشخص شود برای نصب دریچه به صورت وزنه ای باید فاصله دستگاه تا سقف کناف بین 10الی15سانتی متر باشد. دقت در جانمایی باعث میشود که هم عملکرد فنی سیستم تهویه بهینه بماند و هم نمای نهایی زیبایی داشته باشد.
- زیرسازی دقیق در سقف کناف
دریچه‌های خطی معمولاً نیازمند زیرسازی دقیق با پروفیل‌های فلزی مانند سازه‌های F47 هستند. این زیرسازی باید کاملاً تراز و محکم باشد تا هنگام باز و بسته شدن دریچه دچار لرزش یا افتادگی نشود.
- نصب قاب اصلی دریچه
قاب اصلی دریچه از آلومینیوم ساخته شده و به وسیله پیچ از رو به گچبرگ سقف متصل میشود. درهنگام نصب قاب دریچه ،پروفیل سازه باید سه سانتی متر عقب تر از فضای نصب دریچه باشد، تا فریم اصلی جای گذاری شود .
- تنظیم شیارهای هوارسان
اگر دریچه مدل هوای برگشت باشد، شیارهای وسط آن باید به‌درستی در مسیر جریان هوای برگشتی نصب شوند. طراحی این شیارها باید به گونه‌ای باشد که مانعی برای جریان طبیعی هوا ایجاد نکند.
- نصب الن و پنل متحرک
در مدل‌های النی ، بخش متحرک دریچه به وسیله‌ی سیم بکسل به قاب اصلی متصل میشود و معمولاً از قفل النی برای ایمنی بیشتر استفاده می‌گردد. نصب صحیح الن باعث میشود باز و بسته شدن دریچه ایمن انجام گیرد
