نصب دمپر هوا

دمپر هوا یکی از اجزای کلیدی در سیستم‌های تهویه مطبوع (HVAC) است که نقش آن کنترل و تنظیم میزان عبور جریان هوا در کانال‌هاست. نصب صحیح دمپر نه‌ تنها باعث افزایش راندمان سیستم می‌شود، بلکه از بروز صداهای اضافی، نوسان فشار و افت راندمان نیز جلوگیری می‌کند.

دمپرها برای تنظیم جریان، تقسیم فشار و کنترل دما در مسیرهای مختلف هوا به کار می‌روند. اگر به‌ درستی نصب نشوند، می‌توانند باعث ناهماهنگی جریان بین فضاها یا آسیب به سیستم تهویه شوند. نصب استاندارد این تجهیز، تضمین‌ کننده‌ عملکرد صحیح سیستم و صرفه‌جویی در انرژی است. برای اطلاعات کامل درباره این محصولات حتما مقاله دمپر چیست را مطالعه نمایید.

در ادامه به مراحل نصب دمپر هوا، نکات فنی مهم و خطاهای رایج در فرآیند نصب می‌پردازیم.

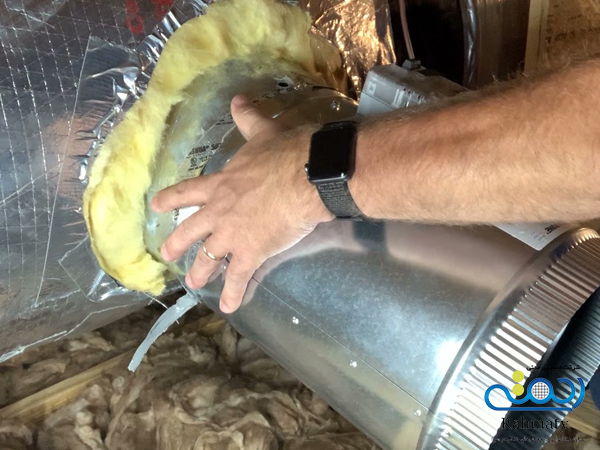

آماده‌سازی پیش از نصب

1. بررسی نوع دمپر:

پیش از نصب، باید نوع دمپر مشخص شود (دستی، موتوری، ضد آتش، وزنی یا اتوماتیک). هر مدل روش نصب و اتصال متفاوتی دارد.

2. تعیین موقعیت نصب:

محل نصب باید به گونه‌ای انتخاب شود که دسترسی برای سرویس، تعمیر و تنظیم تیغه‌ها امکان‌پذیر باشد. معمولاً دمپرها در محل اتصال شاخه‌های کانال یا پیش از دریچه‌های تهویه هوا نصب می‌شوند.

3. اندازه‌گیری دهانه کانال:

ابعاد محل نصب باید دقیقاً با قاب دمپر همخوانی داشته باشد. در صورت وجود خلاصی زیاد، لرزش یا نشت هوا رخ خواهد داد.

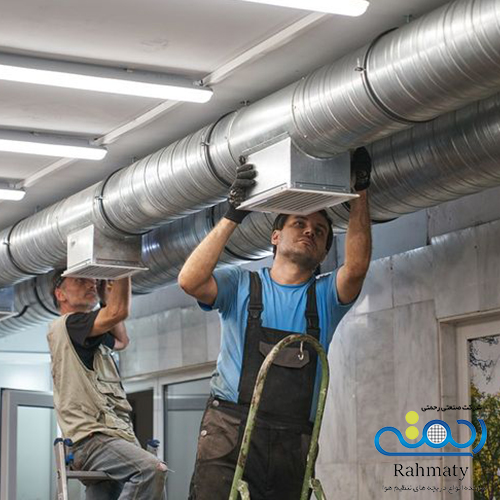

مراحل نصب دمپر هوا

1. علامت‌گذاری محل نصب:

ابتدا محل دقیق نصب روی کانال مشخص شده و با ابزار مناسب علامت‌گذاری می‌شود.

2. برش دهانه کانال:

با استفاده از قیچی برش فلز یا دستگاه پلاسما، محل نصب به دقت بریده می‌شود تا تجهیز به‌ صورت صاف و بدون تاب در محل قرار گیرد.

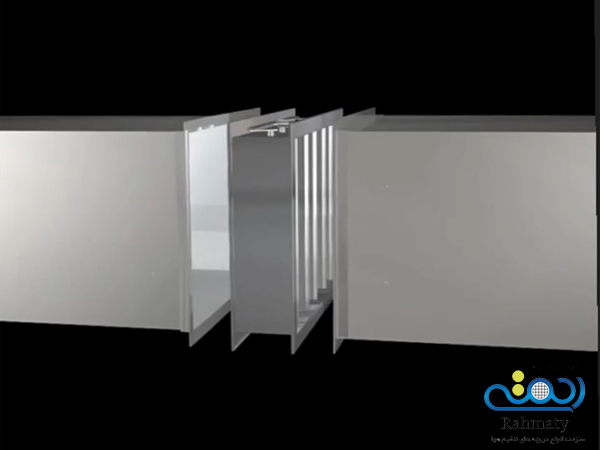

3. قرار دادن دمپر در کانال:

دمپر باید در مسیر جریان هوا به گونه‌ای قرار گیرد که جهت باز و بسته شدن پره‌ها مطابق مسیر جریان باشد. معمولاً فلش روی بدنه جهت جریان را نشان می‌دهد.

4. ثابت کردن با پیچ یا پرچ:

بدنه با پیچ‌های مخصوص فلز یا پرچ‌های آلومینیومی به کانال متصل می‌شود. در این مرحله دقت شود تا دمپر تاب برندارد و درب پره‌ها به‌ راحتی باز و بسته شوند.

5. آب‌بندی اتصالات:

درزهای بین دمپر و کانال باید با چسب سیلیکونی یا نوار درزگیر مخصوص آب‌بندی شوند تا از نشت هوا جلوگیری شود.

6. اتصال عملگر یا موتور (در دمپر موتوری):

در مدلهای دمپر موتوری، پس از نصب مکانیکی دمپر، موتور الکتریکی (Actuator) نصب و سیم‌کشی بر اساس دستورالعمل کارخانه انجام می‌شود.

نکات فنی مهم در نصب دمپر

• جهت‌گیری پره‌ها:

پره‌ها باید عمود بر مسیر جریان هوا باز شوند تا بیشترین بازدهی ایجاد شود.

• فضای دسترسی:

در طراحی مسیر کانال، حتماً فضای کافی برای دسترسی و تنظیم تجهیز در نظر گرفته شود.

• کنترل صدا و لرزش:

استفاده از لرزه‌گیر و نوار آب‌بند در اطراف قاب، مانع ایجاد صدا و لرزش اضافی می‌شود.

• جنس دمپر و شرایط محیطی:

در فضاهای مرطوب یا صنعتی بهتر است از دمپرهای آلومینیومی یا استیل استفاده شود تا زنگ‌زدگی رخ ندهد.

• بازرسی نهایی:

پیش از راه‌اندازی سیستم، باز و بسته شدن کامل دمپر باید بررسی شود تا از عملکرد صحیح آن اطمینان حاصل گردد.

نگهداری و سرویس پس از نصب

• دمپرها باید به صورت دوره‌ای تمیز و تست شوند تا تیغه‌ها آزادانه حرکت کنند.
• در دمپرهای موتوری، عملکرد عملگر باید بررسی و در صورت نیاز تنظیم مجدد شود.
• بازدید دوره‌ای هر ۶ ماه یک‌بار باعث افزایش طول عمر تجهیز و کاهش مصرف انرژی خواهد شد.

نصب دمپر هوا یکی از مراحل حیاتی در راه‌اندازی سیستم‌های تهویه مطبوع است. اجرای دقیق مراحل نصب، رعایت استانداردها و توجه به جزئیات فنی، تأثیر مستقیمی بر کارایی سیستم، طول عمر تجهیزات و صرفه‌جویی انرژی دارد.

مجموعه دریچه‌سازی رحمتی با بهره‌گیری از نیروهای متخصص و تجهیزات دقیق صنعتی، انواع دمپرهای دستی، دمپر اتوماتیک و دمپر ضد آتش را با بالاترین کیفیت تولید کرده و خدمات نصب و مشاوره فنی نیز ارائه می‌دهد.

اشتباهات رایج در نصب دمپرهای هوا و راهکارهای جلوگیری از آن

در سیستم‌های تهویه مطبوع، دمپر هوا یکی از اجزای حیاتی برای کنترل و تنظیم جریان هوا در کانال‌ها، داکت‌ها و دریچه‌های تهویه است. با این حال، در بسیاری از پروژه‌های تاسیساتی، اشتباهات کوچک در نصب دمپر می‌تواند باعث کاهش کارایی سیستم، افزایش مصرف انرژی و حتی خرابی زودهنگام تجهیزات شود.

در این بخش به هفت اشتباه رایج در نصب دمپرهای هوا و روش‌های جلوگیری از آن‌ها می‌پردازیم تا نصابان، مهندسان و مجریان تاسیسات بتوانند عملکرد دقیق‌تر و ایمن‌تری از این تجهیز به دست آورند.

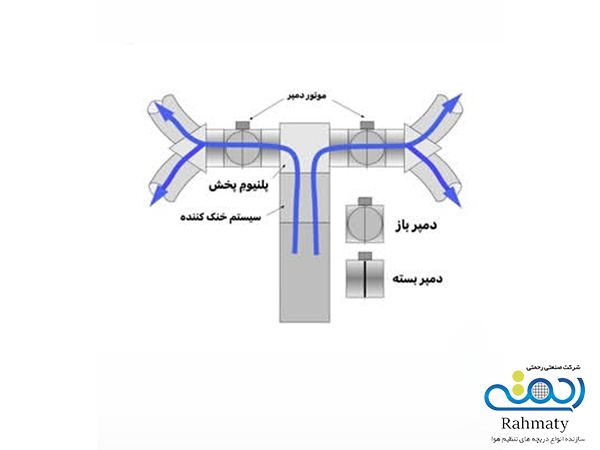

اشتباه اول: انتخاب نادرست محل نصب دمپر

یکی از مهم‌ترین خطاها در فرآیند نصب ، جانمایی اشتباه آن در مسیر کانال هواست. دمپر باید در بخشی از سیستم نصب شود که جریان هوا یکنواخت و بدون تلاطم باشد تا عملکرد تیغه‌ها دقیق و قابل کنترل باقی بماند.

نصب دمپر بلافاصله بعد از زانویی یا انشعاب کانال، باعث ایجاد آشفتگی جریان و عملکرد ناهماهنگ پره‌ها می‌شود.این مسئله  نه تنها از دقت تنظیم هوا میکاهد، بلکه به مرور زمان  منجر به خرابی یاتاقان ها یا دفرمه شدن تیغه ها نیز خواهد شد .

راهکار:

قبل از نصب مسیر جریان هوا در نقشه بررسی شود ،دمپر را حداقل در فاصله‌ای معادل دو برابر قطر کانال از زانویی، سه‌راهی یا تجهیزات مشابه نصب کنید تا جریان هوا پایدارتر باشد. این فاصله به تیغه‌ها اجازه می‌دهد تا باز و بسته شدن را با فشار یکنواخت انجام دهند.

اشتباه دوم: استفاده از دمپر با ابعاد غیر استاندارد

گاهی نصاب‌ها برای صرفه‌جویی در زمان یا هزینه، از دمپرهایی با اندازه نامتناسب با ابعاد کانال استفاده می‌کنند. این کار فشار استاتیکی سیستم را تغییر داده و باعث اختلال در تعادل هوا در فضاهای مختلف می‌شود. دمپر کوچک‌تر از حد نیاز جریان را محدود می‌کند، در حالی‌ که دمپر بزرگ‌تر کنترل دقیق هوا را غیرممکن می‌سازد.

راهکار:

ابعاد دمپر باید مطابق نقشه طراحی تهویه باشد. در پروژه‌های حساس، بهتر است ابعاد دمپر با نرم‌افزارهای محاسباتی و استانداردهای ASHRAE تطبیق داده شود.

اشتباه سوم: استفاده از اتصالات غیرمستحکم

دمپرها معمولاً در کانال‌های فلزی یا  گالوانیزه نصب می‌شوند و نیاز به اتصالات مقاوم و بدون لرزش دارند. استفاده از پیچ یا بست‌های بی‌کیفیت یکی از اشتباهاتی است که به مرور موجب افتادگی دمپر، نشتی هوا و صداهای مزاحم در سیستم تهویه می‌شود.

اشتباه متداول:

استفاده از چسب یا بست‌های موقت برای نگهداری دمپر در محل نصب.

راهکار:

برای نصب دمپر از بست‌های گالوانیزه مقاوم، پیچ خودکار صنعتی و چسب‌های درزگیر سیلیکونی مقاوم به حرارت استفاده کنید. همچنین توصیه می‌شود پیش از بستن نهایی پیچ‌ها، تراز بودن بدنه دمپر با کانال بررسی شود تا از لرزش جلوگیری گردد.

اشتباه چهارم: بی‌توجهی به تنظیم و تست نهایی

نصب دمپر پایان کار نیست. بسیاری از نصابان پس از نصب فیزیکی، عملکرد دمپر را تست نمی‌کنند و همین امر موجب اختلال در کنترل جریان هوا یا خرابی زودهنگام قطعه می‌شود.

اشتباه متداول:

نصب دمپر بدون بررسی عملکرد باز و بسته شدن تیغه‌ها یا میزان فشار هوا در دو طرف آن.

راهکار:

پس از نصب، تجهیز باید در چند وضعیت مختلف (کاملاً باز، نیمه باز، بسته) تست شود. در مدل‌های موتوردار، بررسی کالیبراسیون موتور و فرمان کنترلی الزامی است. همچنین باید از نشت هوا در محل اتصال با کانال جلوگیری شود، چون این نشت‌ها باعث افت راندمان سیستم می‌شوند.

اشتباه پنجم: انتخاب دمپر نامناسب برای نوع کاربرد

یکی از اشتباهات رایج در پروژه‌های تاسیساتی، استفاده از دمپرهایی است که با نوع سیستم تهویه یا شرایط محیطی سازگار نیستند. برای مثال، دمپر وزنی برای کانال‌های برگشت مناسب است اما در سیستم‌های فشار بالا کارایی ندارد.

اشتباه متداول:

استفاده از دمپرهای دستی در مسیرهایی که نیاز به کنترل خودکار جریان دارند یا نصب دمپر آلومینیومی در محیط‌های صنعتی با رطوبت بالا.

راهکار:

پیش از انتخاب دمپر، باید نوع سیستم (رفت، برگشت یا تخلیه)، فشار استاتیک هوا، دمای محیط، نوع کنترل (دستی یا موتوردار) و شرایط کارکرد بررسی شود. در محیط‌های مرطوب، دمپر استیل یا گالوانیزه مناسب‌تر است. در سیستم‌های هوشمند HVAC نیز از دمپر اتوماتیک استفاده می‌شود تا کنترل دما و فشار به‌ صورت دقیق‌ انجام شود.

نوع دمپر	کاربرد اصلی	موقعیت مناسب نصب	نکات مهم انتخاب
دمپر مابین کانال	کنترل دقیق دبی هوا، تعادل فضاها	شاخه‌های کانال در ساختمان‌های اداری، تجاری	تیغه متقابل ، موتوردار یا دستی، نشت پایین
دمپر برگشت/بادی	جلوگیری از برگشت جریان هوا	خروجی‌های فن، مسیر تخلیه، کانال اگزاست	بدون موتور، وزنه تنظیم، باید جهت جریان رعایت شود
دمپر ضدحریق/دود	ایمنی در برابر انتقال آتش یا دود	محل عبور کانال از دیوار یا سقف مقاوم در برابر آتش	فیوز حرارتی، استاندارد UL/EN، پوشش مناسـب

اشتباه ششم: بی‌توجهی به دسترسی برای سرویس و نگهداری

نصاب‌ها گاهی دمپر را در محلی نصب می‌کنند که بعداً دسترسی به آن غیرممکن می‌شود، مثلاً پشت سقف کاذب یا داخل دیوار بدون دریچه بازدید.

در نتیجه، در زمان تعمیر یا تنظیم، باید بخش‌هایی از سقف یا دیوار تخریب شود. این اشتباه هزینه نگهداری سیستم را بالا می‌برد.

راهکار:

در طراحی و اجرا، همیشه برای دمپر یک دریچه بازدید یا دسترسی در نظر گرفته شود. این دریچه باید به اندازه‌ای باشد که اپراتور بتواند به اهرم، موتور یا تیغه‌ها دسترسی داشته باشد

اشتباه هفتم: نادیده گرفتن آب‌بندی و اتصالات درزگیر

اشتباه هفتم  که کمتر به آن توجه می‌شود، بی‌توجهی به آب‌بندی کامل دمپر و محل اتصال آن با کانال است. هرگونه درز یا نشتی باعث هدررفت هوا، کاهش فشار و افزایش مصرف انرژی می‌شود.

در سیستم‌های تهویه مدرن، حتی نشتی‌های جزئی می‌توانند باعث بر هم خوردن تعادل جریان هوا بین فضاها شوند.

راهکار:

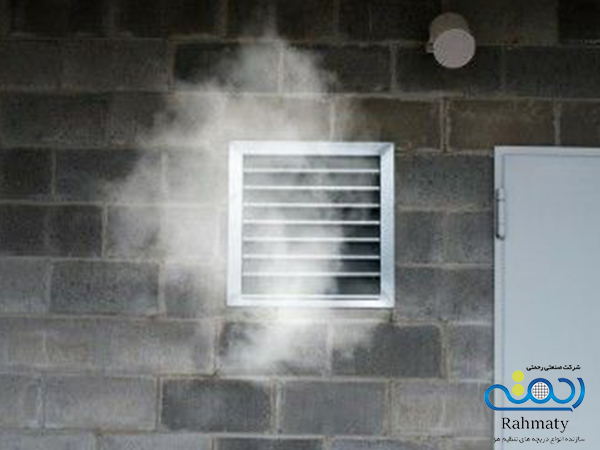

در زمان نصب، از نوار درزگیر سیلیکونی یا گسکت لاستیکی در محل اتصال دمپر به کانال استفاده شود. پیچ‌ها باید با گشتاور مناسب بسته شوند تا هم درزگیری حفظ شود و هم تغییر فرم در فریم ایجاد نگردد. پس از نصب نهایی، تست نشتی با دستگاه مانومتر یا دود مصنوعی انجام گیرد

نکات تکمیلی فنی برای نصب صحیح دمپر

• برای جلوگیری از صدای اضافی در سیستم، حتماً از نوارهای لاستیکی ضد لرزش بین دمپر و کانال استفاده کنید.
• در دمپرهای موتوردار، محافظت کابل برق موتور از تماس مستقیم با بدنه فلزی الزامی است.
• محل دسترسی به دمپر باید طوری طراحی شود که در آینده، تعمیر و سرویس آن بدون نیاز به تخریب کانال یا سقف امکان‌پذیر باشد.
• در زمان رنگ‌کاری یا نصب سقف کاذب، از پوشش محافظ روی پره‌ها استفاده کنید تا از آسیب دیدن رنگ یا گیرکردن تیغه‌ها جلوگیری شود.
• فاصله بین تیغه ها معمولا بین 8تا12 میلی متر است این فاصله اگر کمتر باشد ، تیغه ها در اثر انبساط حرارتی به هم گیر میکنند و اگر بیشتر باشد ،نشتی هوا افزایش می یابد
• درصورت وجود صدای غیرعادی هنگام بازو بسته شدن ،باید محور و اتصالات بررسی شوند.استفاده از واشر لاستیکی بین فریم دمپر و کانال می تواند ارتعاش را کاهش دهد.

نتیجه‌ گیری

دمپر هوا یکی از اجزای حیاتی در سیستم‌های تهویه مطبوع است که وظیفه تنظیم و کنترل حجم جریان هوا را برعهده دارد. با وجود اهمیت بالای این تجهیز، اشتباهات رایج در نصب آن می‌تواند راندمان کل سیستم را کاهش دهد و هزینه‌های نگهداری را افزایش دهد.

با رعایت نکاتی مانند انتخاب محل مناسب، نصب در جهت صحیح جریان، استفاده از اتصالات مقاوم، تست عملکرد پس از نصب و انتخاب نوع مناسب دمپر می‌توان عمر مفید سیستم را افزایش داد و عملکردی پایدار و بی‌صدا به دست آورد.

در نهایت، نصب دمپر کاری ساده به‌نظر می‌رسد، اما توجه به جزئیات فنی و اجرای اصولی آن، تفاوت میان یک سیستم کارآمد و پرهزینه را رقم می‌زند.

در پروژه‌های ساختمانی، همکاری نزدیک میان نصاب، طراح تاسیسات و تولیدکننده دمپر باعث می‌شود از بروز بسیاری از خطاها جلوگیری شود. استفاده از دمپرهای استاندارد تولید داخل، مانند محصولات مجموعه دریچه‌سازی رحمتی، راهکاری مطمئن برای افزایش راندمان و دوام سیستم‌های تهویه مطبوع است.
