در سیستم‌های تهویه مطبوع، طراحی صحیح و اصولی کانالهای انتقال هوا از اهمیت بسیار بالایی برخوردار است. کانال‌ها به‌عنوان شریان‌های اصلی سیستم HVAC، وظیفه انتقال هوای سرد یا گرم از دستگاه تهویه به فضاهای مختلف ساختمان را بر عهده دارند. انتخاب ابعاد مناسب برای کانال‌ها نه‌تنها بر کیفیت توزیع هوا تأثیر می‌گذارد، بلکه نقش مهمی در کاهش افت فشار، بهینه‌سازی مصرف انرژی و کاهش صدای مزاحم دارد.
یکی از چالش‌های اصلی در طراحی سیستم تهویه، تعیین دقیق ابعاد کانالهای هوا با توجه به نیازهای حرارتی، نوع کاربری فضا، متراژ، و مشخصات فنی دستگاه تهویه است. محاسبه نادرست ابعاد می‌تواند منجر به کاهش راندمان سیستم، افزایش مصرف برق و حتی نارضایتی کاربران نهایی شود. در این مقاله قصد داریم تا به صورت جامع به روشهای محاسبه ابعاد کانال های تهویه مطبوع بپردازیم و نکاتی مهم در محاسبه اصولی آن را بررسی کنیم.
اهمیت محاسبه صحیح ابعاد کانال هوا
محاسبه دقیق و علمی ابعاد کانال های هوا یکی از مهم‌ترین مراحل در پیاده‌سازی سیستم تهویه مطبوع است. کانال‌هایی که به‌درستی طراحی نشده باشند، ممکن است در انتقال حجم کافی هوا به فضاهای موردنظر ناتوان باشند و باعث ایجاد نقاط گرم یا سرد، کاهش کیفیت هوای داخلی، و در نهایت اختلال در آسایش ساکنین شوند.
از طرفی، کانالی که بیش از حد بزرگ باشد، نه‌تنها فضای زیادی اشغال می‌کند، بلکه باعث افزایش هزینه‌های اجرایی، مصرف انرژی، و افت عملکرد سیستم می‌شود. همچنین این وضعیت می‌تواند موجب افزایش صدا و لرزش سیستم شود که برای محیط‌های مسکونی، اداری یا تجاری بسیار آزاردهنده است.
در مقابل، اگر ابعاد کانال بیش از حد کوچک باشد، سرعت هوا افزایش می‌یابد و افت فشار شدیدتری در مسیر حرکت هوا ایجاد می‌کند. این افت فشار می‌تواند منجر به افزایش مصرف انرژی فن و در نتیجه کاهش راندمان کلی سیستم شود.
بنابراین، انتخاب درست ابعاد کانال تهویه مطبوع، نه‌تنها یک ضرورت فنی است، بلکه نقش کلیدی در بهره‌وری انرژی، افزایش طول عمر تجهیزات، و بهبود راحتی کاربران ایفا می‌کند.
پارامترهای مؤثر در محاسبه ابعاد کانال های تهویه هوا
برای محاسبه صحیح ابعاد کانال تهویه مطبوع، عوامل متعددی باید در نظر گرفته شوند. این پارامترها به طور مستقیم بر حجم جریان هوا، افت فشار، سرعت هوا و در نهایت عملکرد کلی سیستم تأثیر می‌گذارند:
- دبی هوای مورد نیاز (CFM یا m³/h)
مهم‌ترین عامل تعیین کننده، میزان هوایی است که باید به هر فضا منتقل شود. این مقدار بر اساس بار سرمایشی و گرمایشی محیط، تعداد نفرات، کاربری فضا (مسکونی، اداری، صنعتی)، نوع تجهیزات و ارتفاع سقف تعیین می‌شود.
- سرعت مجاز هوا در کانال
سرعت هوا به نوع کانال، محل عبور آن و نوع کاربرد بستگی دارد. معمولاً سرعت مجاز در کانالهای اصلی بین 6 تا 10 متر بر ثانیه، و در کانالهای فرعی بین 3 تا 5 متر بر ثانیه در نظر گرفته می‌شود. سرعت بالا، باعث افزایش صدا و افت فشار می‌شود، و سرعت پایین، نیازمند کانالهای با مقطع بزرگ‌تر خواهد بود.
- افت فشار مجاز
در طراحی سیستم باید مقدار کل افت فشار در مسیر کانال‌کشی، از فن تا دریچه، محاسبه و کنترل شود. این افت شامل اصطکاک داخل کانال، اتصالات، زانویی‌ها، تبدیل‌ها و دمپرهاست. افت فشار زیاد، باعث افزایش توان مصرفی فن و کاهش راندمان سیستم می‌شود.
- شکل مقطع کانال (مربع، مستطیل یا گرد)
کانالهای گرد نسبت به کانالهای مستطیل یا چهارگوش افت فشار کمتری دارند و راندمان بهتری دارند. اما در بعضی فضاهای محدود، کانالهای چهارگوش یا تخت مناسب‌تر هستند. انتخاب شکل مقطع باید با در نظر گرفتن فضا، زیبایی‌شناسی و محدودیت‌های اجرایی صورت گیرد.
- طول مسیر کانال و تعداد انشعابات
هرچه طول مسیر و تعداد انشعابات بیشتر باشد، افت فشار کلی نیز افزایش می‌یابد و در نتیجه نیاز به افزایش سطح مقطع کانال خواهد بود.
روشهای محاسبه ابعاد کانال تهویه مطبوع
در طراحی سیستم تهویه، پس از مشخص شدن دبی هوا، سرعت مجاز و افت فشار، نوبت به محاسبه ابعاد کانال می‌رسد. این کار را می‌توان به چند روش انجام داد:
- روش سرعت ثابت (Constant Velocity Method)
در این روش طراح ابتدا یک سرعت مجاز برای هوا در نظر می‌گیرد (مثلاً ۴ m/s برای کانالهای فرعی) و با استفاده از فرمول زیر، ابعاد مورد نیاز کانال محاسبه می‌شود:
A = Q / V
A: سطح مقطع کانال (m²)
Q: دبی هوا (m³/s)
V: سرعت هوا (m/s)
مثلاً اگر دبی ۱۰۰۰ m³/h و سرعت مجاز ۴ m/s باشد، ابتدا دبی را به m³/s تبدیل می‌کنیم:
۱۰۰۰ ÷ ۳۶۰۰ = ۰٫۲۷۸ m³/s
سپس سطح مقطع:
۰٫۲۷۸ ÷ ۴ = ۰٫۰۶۹۵ m²
ابعاد کانال مثلاً می‌تواند ۳۰ در ۲۳ سانتی‌متر باشد.
- روش افت فشار ثابت (Constant Friction Method)
این روش علمی‌تر و دقیق‌تر است. طراح با استفاده از جدول‌ها یا نمودارهایی مثل نمودار اشمیت یا ASHRAE، مقدار افت فشار استاندارد (مثلاً ۱ Pa/m) را در نظر می‌گیرد و سپس با دبی مشخص، قطر کانال یا ابعاد مستطیلی آن را می‌یابد. این روش برای طراحی سیستم‌های پیچیده و طولانی‌تر بسیار مناسب است.
- استفاده از نرم‌افزارهای طراحی کانال هوا
نرم‌افزارهایی مانند DuctSizer، HAP، Revit MEP، Carrier E20-II و AutoCAD MEP به مهندسان این امکان را می‌دهند که محاسبات پیچیده را با دقت بالا انجام دهند. با وارد کردن اطلاعاتی مانند دبی هوا، نوع کانال، دمای هوا و جنس کانال، نرم‌افزار ابعاد بهینه را پیشنهاد می‌دهد.
- جداول آماده انتخاب کانال
در بسیاری از کاتالوگ‌های مهندسی، جدول‌هایی وجود دارد که بر اساس دبی هوا و سرعت مجاز، ابعاد کانال مناسب را پیشنهاد می‌کنند. این روش برای پروژه‌های کوچک و زمان‌بر نیست، اما دقت کمتری نسبت به روشهای بالا دارد.
هر روشی که انتخاب شود، باید بین افت فشار، صدای تولیدی، ابعاد کانال و هزینه اجرا تعادل ایجاد کند. استفاده از ترکیب دو روش (مثلاً سرعت ثابت برای انشعابات و افت فشار ثابت برای مسیر اصلی) در بسیاری از پروژه‌های حرفه‌ای رایج است.

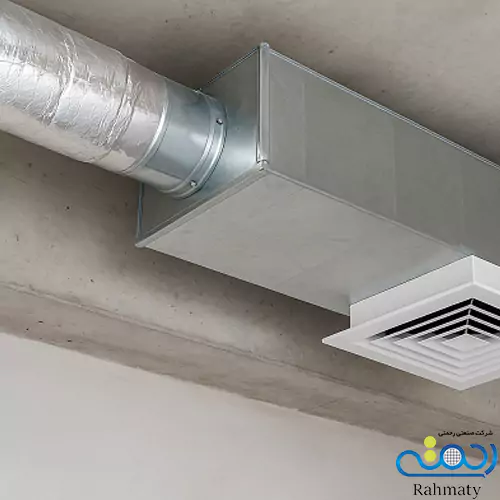

نقش دریچه‌های تنظیم هوا در محاسبه ابعاد کانال

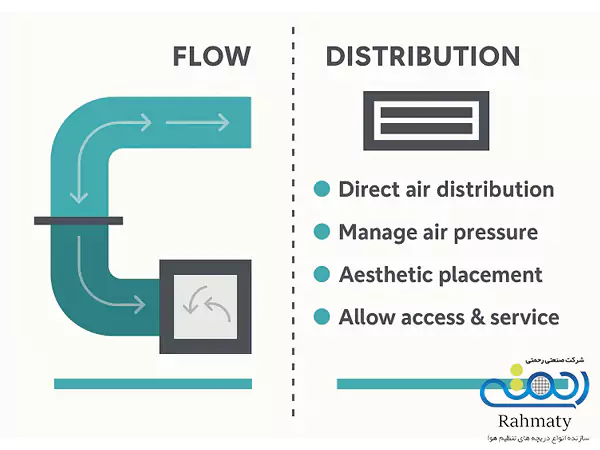

دریچه‌های تنظیم هوا، یکی از اجزای کلیدی و تکمیل‌کننده سیستم کانال‌کشی تهویه مطبوع به شمار می‌روند. این دریچه‌ها نه‌تنها وظیفه توزیع صحیح و یکنواخت هوا را در فضا بر عهده دارند، بلکه نقشی تعیین‌کننده در بهره‌وری عملکرد سیستم و بهینه‌سازی ابعاد کانال‌ها نیز ایفا می‌کنند.
نحوه طراحی و انتخاب نوع دریچه (از لحاظ شکل، ابعاد، محل نصب و زاویه پره‌ها) تأثیر مستقیمی بر سرعت خروجی جریان هوا، سطح صدای تولیدشده و فشار استاتیکی مورد نیاز دارد. به عبارتی، حتی اگر ابعاد کانال‌ها به درستی طراحی شده باشد، عدم انتخاب صحیح نوع و محل نصب دریچه می‌تواند موجب افت فشار ناخواسته، عدم تعادل دمایی در فضا، و افزایش مصرف انرژی شود.
نکاتی که باید در هنگام طراحی کانال های هوا با توجه به دریچه‌ها رعایت شود:
- محل نصب دریچه: برای دریچه‌های سقفی یا دیواری، موقعیت قرارگیری باید به گونه‌ای باشد که هوای سرد یا گرم به صورت یکنواخت در محیط توزیع شود.
- نوع دریچه: استفاده از دریچه‌های یک‌طرفه، دوطرفه، چهارطرفه یا خطی بستگی به کاربری فضا، حجم جریان هوا و سطح پوشش دارد.
- اندازه دریچه: بر اساس دبی هوای مورد نیاز، سرعت مطلوب جریان خروجی و میزان افت فشار مجاز، اندازه دریچه باید تعیین و با مقطع کانال هماهنگ باشد.
- قابلیت تنظیم و دسترسی: برخی از دریچه‌ها مانند دریچه های زیر داکت اسپلیت، علاوه بر تهویه، برای دسترسی به تجهیزات تاسیساتی مانند فن‌کویل‌ها استفاده می‌شوند. در طراحی کانال باید فضای کافی و مناسب برای این دریچه‌ها در نظر گرفته شود.
در نتیجه، دریچه‌ها نه تنها نقطه پایانی مسیر انتقال هوا هستند، بلکه بخش مؤثری از طراحی کانالهای هوا به شمار می‌آیند. مهندسان تأسیسات و طراحان HVAC باید در فرآیند محاسبه ابعاد کانال های هوا، اثرات آیرودینامیکی و کاربردی دریچه‌ها را به‌دقت در نظر بگیرند تا بهترین بازدهی و آسایش حرارتی حاصل شود.
نتیجه گیری
طراحی دقیق کانال‌کشی در سیستم‌های تهویه مطبوع، اساس عملکرد مؤثر، اقتصادی و آرام سیستم HVAC است. انتخاب صحیح ابعاد کانال، نه‌تنها موجب انتقال بهینه هوا به فضاهای مختلف می‌شود، بلکه از هدررفت انرژی، افزایش صدا و کاهش راندمان سیستم جلوگیری می‌کند. در این فرآیند، دریچه‌های تنظیم هوا به عنوان عناصر نهایی توزیع هوا، نقش کلیدی در کنترل جهت، حجم و کیفیت جریان هوا ایفا می‌کنند.
بی‌توجهی به طراحی دریچه‌ها و نادیده گرفتن اثرات آن‌ها بر افت فشار، تعادل حرارتی و زیبایی‌شناسی فضا، می‌تواند تمام محاسبات فنی کانال‌کشی را تحت‌الشعاع قرار دهد. بنابراین، یک طراحی موفق زمانی تحقق می‌یابد که مهندسین تأسیسات، به شکل یکپارچه به ارتباط بین ابعاد کانال، مشخصات فن، نوع فضا و دریچه‌های تنظیم هوا توجه داشته باشند.
با رعایت این اصول و بهره‌گیری از محاسبات علمی و ابزارهای نرم‌افزاری دقیق، می‌توان سیستم‌هایی طراحی کرد که هم از نظر عملکرد فنی و هم از منظر آسایش محیطی و صرفه‌جویی در مصرف انرژی، بهینه باشند.
در این مقاله تلاش کردیم فرآیند کامل محاسبه ابعاد کانالهای هوا را در سیستم‌های تهویه مطبوع بررسی کنیم. از مبانی اولیه مثل اصول جریان هوا، انواع کانال‌ها، روشهای محاسبه (روش سرعت ثابت، افت فشار برابر و روش فرنچ) تا نکات اجرایی نصب، همه برای رسیدن به یک هدف هستند: انتقال بهینه، بی‌صدا و با کمترین هدررفت انرژی به فضاهای مورد نظر.
